改善瞬態響應的關鍵是從最佳拓?fù)溟_始。例如，TPS61094 支持低 I_Q 和快速瞬態響應。TPS61094 是一款雙向降壓/升壓轉換器，在超級電容充電（降壓）和超級電容放電（升壓）模式下，其低 I_Q 為 60nA。TPS61094 監測輸出端的 dv/dt 斜率，并在任一給定時刻調整其調節行為以優化瞬態性能。這樣可以快速地檢測輸出電壓降，同時保持低 I_Q。因此，當TPS61094 開始支持備用電源或超級電容器的峰值負載時，輸出電壓幾乎保持恒定。

必須盡可能減少耗電塊的數量，因此拓?fù)湓胶唵卧胶谩＠纾哂?75nA I_Q 的 TPS63900 四開關降壓/升壓轉換器使用單一模式來調節高于、低于或等于輸入電平的輸出電壓。除核心架構之外，在進入輕負載時使用采樣保持技術可將所有內部支持功能的 I_SHDN 降至最低。

可以通過零電流反饋分壓器、數字輔助控制和動態偏置來節省更多電流。動態偏置是一項眾所周知的技術，但當工作電流僅為幾納安時，該技術就變得非常具有挑戰性。為避免低偏置電流下的增益下降，可以將跨導和輸出電阻作為偏置電流的函數進行適當整形，從而實現 I_Q 高效的恒定增益放大器。

另一項技術使用快速啟動電路。通過縮短采樣保持基準系統的啟動時間，帶隙核心和比例放大器電路的導通時間顯著縮短。這樣提高了開關時間比，從而將平均電流降低至納安級范圍內，同時保持噪聲和精度水平。

為了改善線路瞬態響應，前饋技術以節能的方式應用于電壓調節環路。使用瞬態檢測電路調節偏置電流或使能電路，進一步減小輸出電壓驟降，并縮短穩定時間。

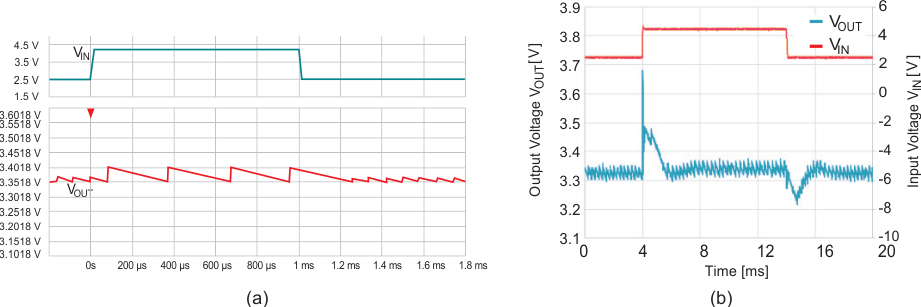

圖 11 說明了這些技術在 TPS63900 中的應用。線路瞬態在輸出電壓上幾乎不可見，遠低于開關紋波，而其他器件則表現出 100mV 的變化。
