如何打破低 IQ障礙
優化 IQ 需要解決多個相互沖突的設計難題。必須滿足瞬態響應、噪聲和精度方面的所有關鍵性能規格，同時將 IQ 降低幾個數量級。在評估性能規格的優缺點之前，必須量化整個輸出負載范圍內的 IQ 和功率損耗。對于直流/直流開關轉換器，查看負載電流下的功率效率，而對于 LDO，查看負載電流下的電流效率。
例如，圖 10 顯示了 TI TPS63900https://www.ti.com/product/TPS63900 降壓/升壓轉換器與同類競爭產品的效率對比分析。TPS63900 可在六個數量級的負載電流（最低為 1μA）下保持 80% 以上的效率，峰值效率高達 96%。

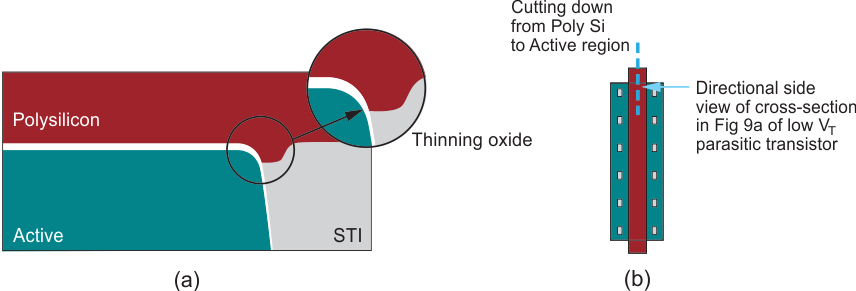

圖 9 以 2D 橫截面 (a) 和布局視圖 (b) 顯示的氧化物變薄導致的寄生低 VT。

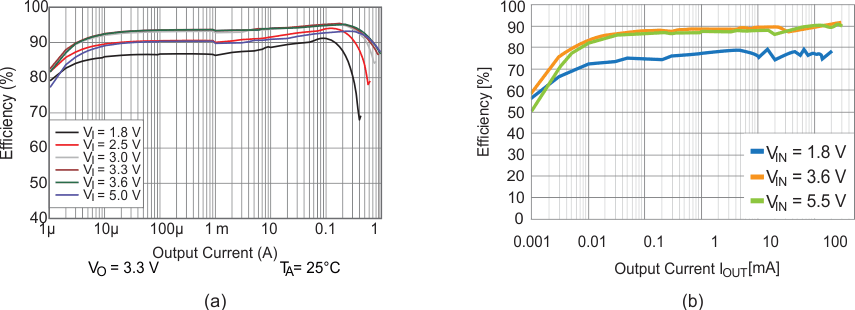

圖 10 TPS63900 (a) 和同類競爭產品 (b) 的效率。（來源：TI 和競爭對手數據表）。
