解決開關噪聲問題
在設計高精度數據應用時，首要任務是控制直流/直流轉換器的開關噪聲，尤其是在具有瞬態脈沖產生高輸出電壓紋波的節電模式下。降低紋波的一種方法是最大程度地減小開關周期中發送到輸出端的能量包。但如果這還不夠，應怎么辦呢？
具有 60nA IQ 的 TPS62840 降壓轉換器有一個 STOP 引腳，其在當前開關周期之后立即停止穩壓器開關，從而打開完全開關靜音窗口（請參閱圖 12）。

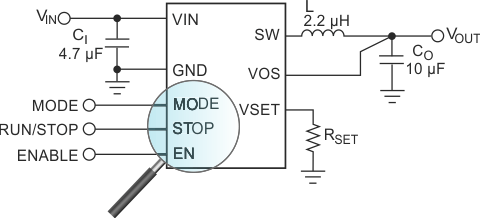

圖 12 由于 STOP 引腳功能，在 TPS62840 上實現了零開關噪音。
