外部電容器泄漏是一個問題。任何穩壓器的輸入和輸出電容器都會使 IQ 增大。圖 19描述了一種評估外部電容器泄漏的好方法,其中針對不同電容器絕緣電阻 (Rp) 規格測量了電容器的壓降與時間的關系。撇開數據表的規格來測量電容器的泄漏也不愧是個好主意。將電容器充電至已知電壓并監測壓降隨時間的變化可以很好地量化和比較不同的電容器選項。具有最大絕緣電阻的電容器隨時間變化產生的壓降最小。

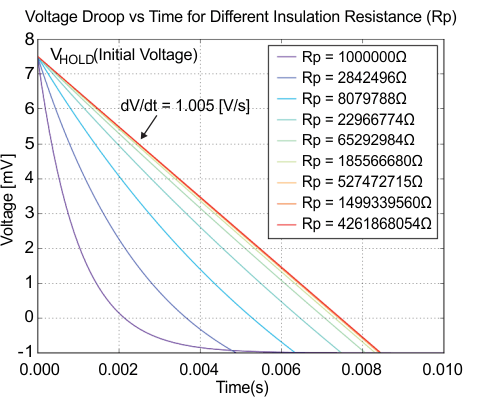

圖 19 不同絕緣電阻的壓降與時間的關系。除電容器泄漏之外,電壓表的輸入阻抗在低 IQ 測量設置中也能起到重要的作用,并且可能導致錯誤的結果。在電源或輸出電壓為 5V 的情況下,典型的 10MΩ 阻抗電壓表放置在電源穩壓器的輸入端或輸出端,可產生 500nA 的電流。該外部泄漏比 TPS7A02 LDO 的內部自消耗 IQ (25nA IQ) 多出 20 倍。
正確的測量方法以及電壓表和電流表的正確放置可以避免測量誤差。 圖 20 顯示了不同測試設置對效率的影響,在低于 0.1mA 負載時,這種影響已非常顯著。有關避免超低 IQ 測量設置問題的技巧,請參閱模擬設計期刊文章精確測量超低 IQ 器件的效率。

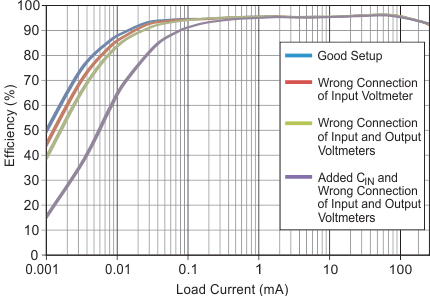

圖 20 不同的效率測量結果取決于設置。
