盡管有上述技術,但在某些設計中,高頻 EMI(60MHz 至 250MHz)可能仍會超出指定的標準限制。緩解和提高裕度以滿足行業標準要求的一種方法是,使用一個電阻器與開關轉換器的自舉電容器串聯。使用電阻器可以降低開關邊沿的壓擺率,從而降低 EMI,但也會降低效率。
LM61440-Q1 和 LM62440-Q1 等開關轉換器可以在開啟期間使用電阻器來選擇高側 FET 驅動器的強度。如圖 23 所示,通過 RBOOT 引腳(青色虛線環路)消耗的電流成倍增加并通過 CBOOT(紅色虛線)消耗,以開啟高側功率 MOSFET。這樣,該電阻器就可以控制壓擺率,但不會遭受串聯啟動電阻器消耗大部分電流時發生的效率損失。RBOOT 與 CBOOT 發生短路時,上升時間很短;直到高于 150MHz 時,開關節點諧波才會滾降。如果 CBOOT 和 RBOOT 通過 700Ω 的電阻器保持連接,則在將 13.5V 轉換為 5V 時,轉換時間增加到 10ns。該較長的上升時間使開關節點諧波中的能量在大多數情況下都能在 50MHz 附近滾降。

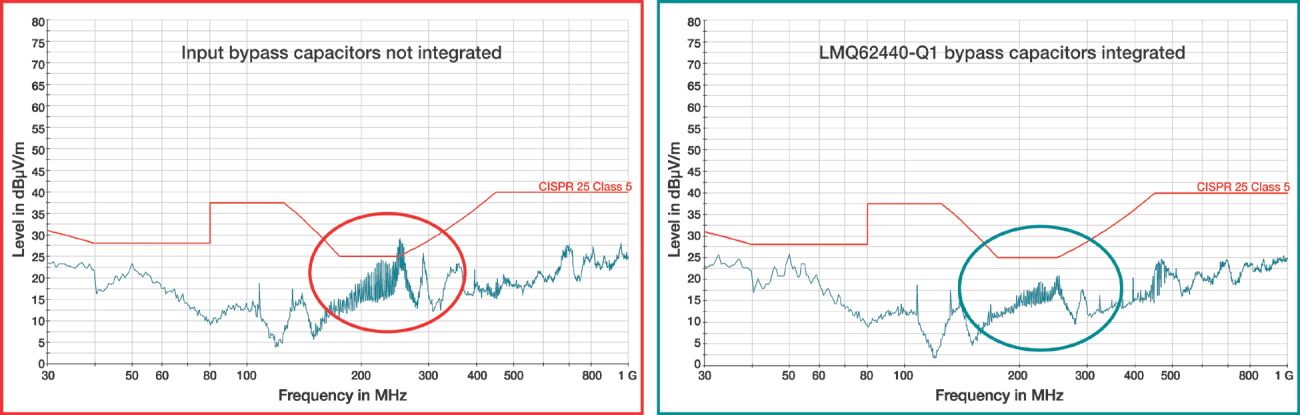

圖 22 未集成和集成旁路電容器時 LMQ62440-Q1 器件的輻射 EMI 性能。
圖 23 LM62440 中的有效壓擺率控制實現 (a);采用有效壓擺率控制的開關節點振鈴降低 (b)。
