降低低頻發射的創新技術
讓我們來看看 TI 在構建其轉換器和控制器時使用的幾種技術，這些技術可在效率、EMI、尺寸和成本之間實現基本平衡。
圖 7 具有不同上升時間的方波的 EMI 圖。

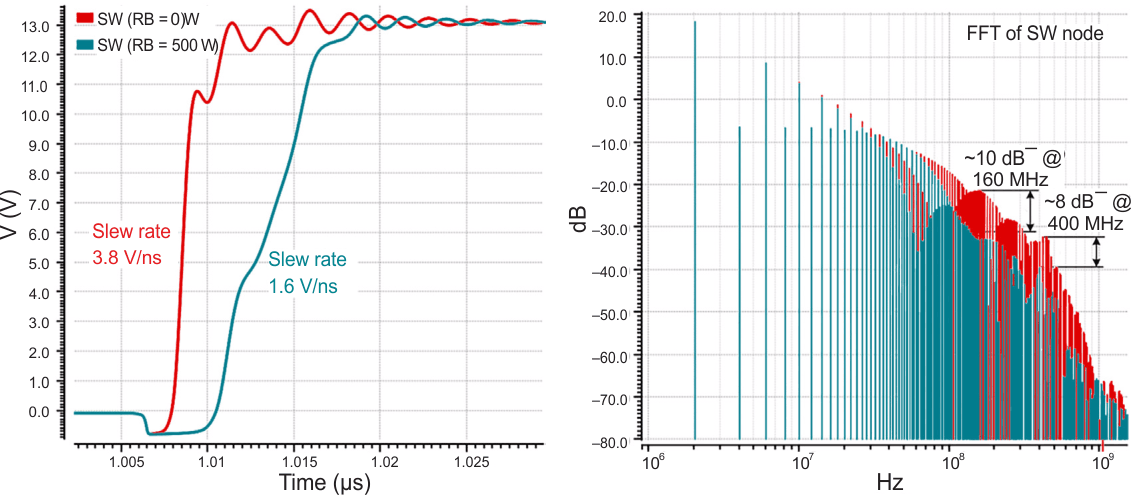

圖 8 不同的開關節點壓擺率和相關的振鈴對高頻發射的影響。更低的壓擺率會影響 30MHz 至 200MHz 頻帶的 EMI 滾降，而更低的振鈴會在約 400MHz 的振鈴頻率下影響 EMI。
