ZHCAFS8 September 2025 UCC57102 , UCC57102-Q1 , UCC57102Z , UCC57102Z-Q1 , UCC57108 , UCC57108-Q1 , UCC57132 , UCC57132-Q1 , UCC57138 , UCC57138-Q1 , UCC57142 , UCC57142-Q1 , UCC57148 , UCC57148-Q1
UVLO 是柵極驅動器的一項關鍵特性,其作用是當偏置電源電壓低于預期值時,通過關斷柵極驅動器的輸出來保護 SiC MOSFET。如果柵極驅動器未配備 UVLO 功能,當其偏置電源電壓下降時,柵極驅動器輸出的電壓可能仍能達到 SiC MOSFET 的柵源極導通閾值電壓 (VGS),但此時器件并未完全導通,會導致嚴重的導通損耗。
這種導通損耗可以通過 SiC MOSFET 的漏極電流 (ID) 與漏源極電壓 (VDS) 隨 VGS 變化的 I-V 曲線關系體現。VGS 過低會使 SiC MOSFET 提前進入飽和狀態,且由于漏源極導通電阻 (RDS(on)) 較大,器件無法完全導通。
圖 3-1 展示了 Si MOSFET 與 SiC MOSFET 的典型 I-V 曲線;VGS 越低,MOSFET 飽和速度越快。對于 Si MOSFET 和 SiC MOSFET 而言,當 VGS < 10V 時,各曲線之間差距顯著,表明 MOSFET 未完全導通。VGS 越低,RDS(on) 就越大,進而導致導通損耗越高。
但是,當 VGS≥10V 時,Si MOSFET 和 SiC MOSFET 之間的差異更加明顯。對于 Si MOSFET,VGS = 10V 和 VGS = 15V 時的曲線幾乎重合,表明 Si MOSFET 在 VGS =10V 時已完全導通。將 Si MOSFET 的 VGS 提高到 10V 以上,對降低導通損耗的作用微乎其微。而 SiC MOSFET 在 VGS = 10V 和 VGS = 15V 時的曲線仍有較大差距,這表明與 Si MOSFET 同類器件不同,SiC MOSFET 在 VGS = 10V 時并未完全導通。與 VGS = 15V 的工況相比,在 VGS = 10V 下運行 SiC MOSFET 會導致更多的導通損耗。
因此,為了在偏置電源啟動或關斷過程中最大限度降低導通損耗,SiC MOSFET 通常要求配備高 UVLO 功能。

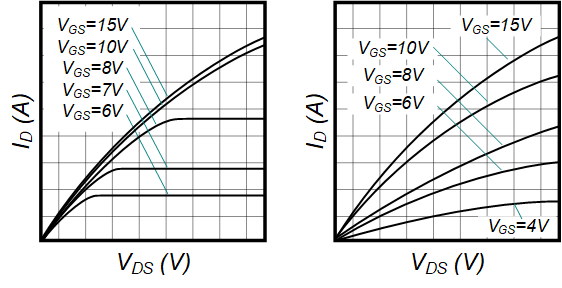

圖 3-1 Si MOSFET(左)與 SiC MOSFET(右)的 I-V 曲線
