7.5 通過二極管對電源線路干擾進行整流
理想二極管控制器的快速反向電流阻斷和快速反向恢復能力有助于通過在每個周期進行開關操作，對交流干擾進行有源整流。理想二極管控制器在測試期間檢測回流到電源的反向電流并快速關閉柵極，從而將輸入電流的 RMS 值降低一半。由于正向壓降較低，測試期間 MOSFET 的功率耗散也會降低。圖 7-5 顯示了 LM74700-Q1 在電源線路干擾或交流疊加測試期間的性能。

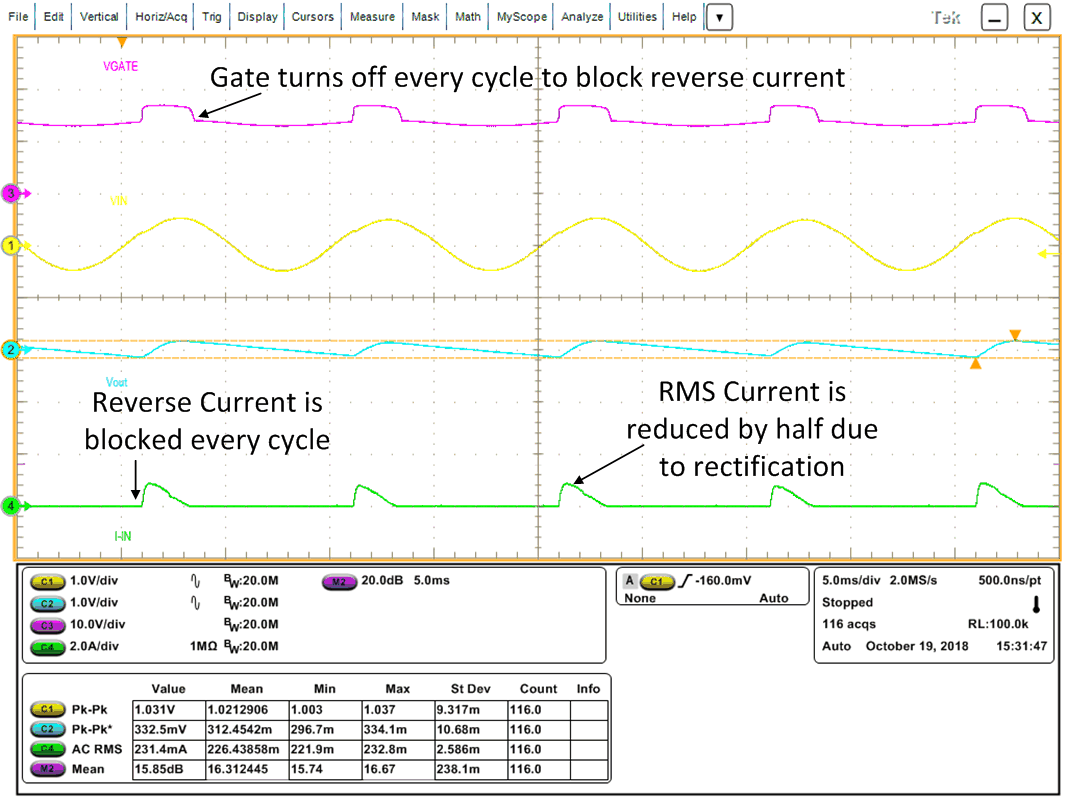

圖 7-5 LM74700-Q1 交流疊加測試LM7472x-Q1 等的理想二極管柵極驅動器具有更快的開關速度，可在 ISO 16750 和 LV124 E-06 測試定義的交流疊加場景中實現有源整流。執行交流疊加時的有源整流可降低紋波電流，從而在外部 MOSFET 和輸出電解電容器上實現低功率損耗。
在輕混合動力汽車電源樹的設計中，ACS 期間應用的頻率可高達 200 KHz，以便適應爪極 Lundell 交流發電機的紋波。因此，要與直流/直流轉換器一同使用的保護器件需要對高達 200 KHz 的頻率不敏感。LM74722-Q1 理想二極管控制器具有諸如極低正向壓降、快速柵極驅動、快速反向恢復響應和集成升壓轉換器等重要性能特性，因此能夠對高達 200 kHz 的交流電壓紋波進行有源整流。
