6.2 低正向傳導損耗
肖特基二極管的正向壓降會增加正向傳導功率損耗，需要使用散熱器進行熱管理，并且需要更多 PCB 空間，從而導致成本增加。理想二極管控制器使用外部 MOSFET 將正向電壓降至 20 mV 或更低（具體取決于控制方案）。線性調節控制方案在大部分工作電流范圍內保持 20 mV 正向電壓。遲滯開/關控制可完全增強 MOSFET 以降低正向電壓，且正向壓降完全取決于所使用的 MOSFET。
由理想二極管控制器驅動的 MOSFET DMT6007LFG 的正向電壓與肖特基二極管 STPS20M60S 的正向電壓進行比較的情況如圖 6-3 所示。采用線性調節方案的理想二極管控制器在負載電流 = 20mV / RDS(MIN) 及以下時可將正向電壓調節到低至 20mV，而在負載電流高于 20mV / RDS(MIN) 時，正向電壓完全取決于 MOSFET 的 RRD(ON)。在圖 6-3 中，負載電流不高于 5.7A 時，MOSFET 的正向電壓調節至 20mV，而在超過 5.7A 時，MOSFET 會得到完全增強，正向電壓隨著負載電流增加而升高。在 10A 負載電流下，正向壓降會下降到低至 35 mV，而使用肖特基二極管的情況下為 465 mV。LM74722-Q1 理想二極管控制器可提供 13mV 的更低正向壓降，進一步提高了電源效率。

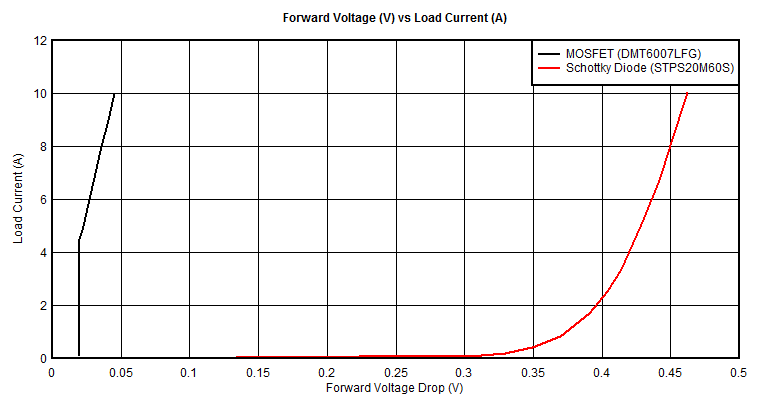

圖 6-3 正向電壓與負載電流間的關系

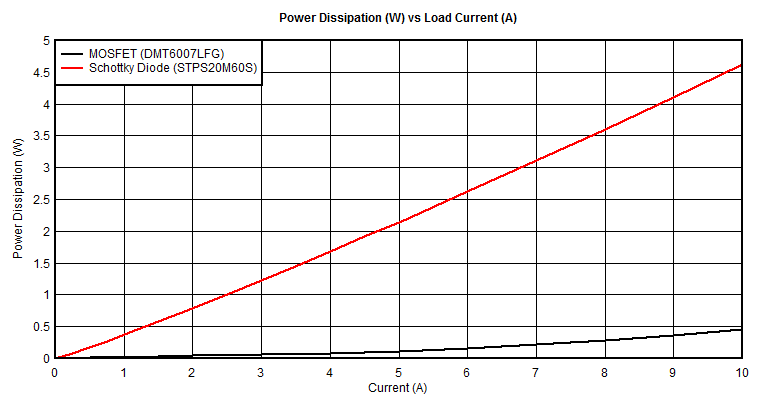

圖 6-4 功率耗散與負載電流間的關系圖 6-4 顯示了肖特基二極管和理想二極管控制器之間的功率耗散比較情況。在 10A 負載電流下，DMT6005LPS-13 MOSFET 的功率耗散為 0.35W，而肖特基二極管 STPS20M60S 的功率耗散為 4.65W，因此使用理想二極管控制器和 MOSFET 時的節能可達 10 倍以上。
