UCC28070-Q1 集成了兩個相同且獨立的跨導型電流誤差放大器（每個相位一個），用于控制 PFC 輸入電流波形的整形。電流誤差放大器 (CA) 是升壓 PFC 預穩壓器內置電流控制環的核心，其補償網絡遵循通用原則 [7、8] 以確保環路穩定性。A 相的 CA 輸出為 CAOA、B 相的 CA 輸出為 CAOB。兩者的設計注意事項相同，因此統稱為 CAOx，其中 x 為 A 或 B。

在升壓 PFC 前置穩壓器中，電流控制環路包含升壓功率級、電流檢測電路、波形基準、PWM 級和帶有補償元件的 CA。CA 將檢測到的升壓電感器平均電流與乘法器級的波形基準進行比較，并產生與差值成正比的輸出電流。

此 CA 輸出電流流經補償網絡的阻抗，產生輸出電壓 V_CAO，然后將其與周期性電壓斜坡進行比較，以生成實現 PFC 所需的 PWM 信號。

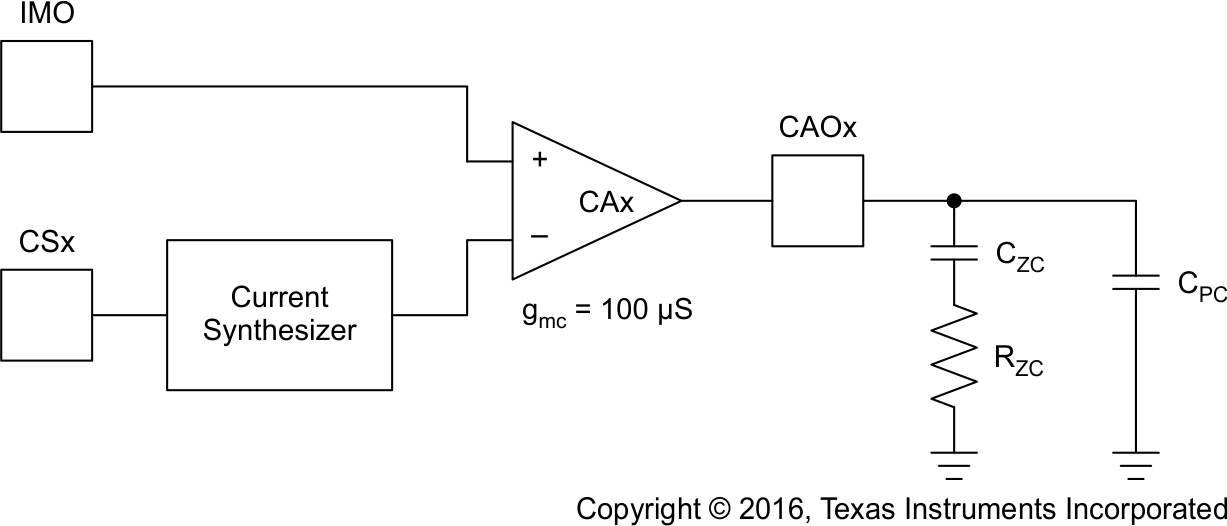

圖 6-5 具有 II 型補償的電流誤差放大器

對于高于升壓 LC 諧振和低于 f_PWM 的頻率，升壓級小信號模型（包括電流檢測）可簡化為：

方程式 23.

其中：

• L_B = 升壓電感中間值
• R_S = CT 檢測電阻
• N_CT = CT 匝數比
• V_OUT = PFC 轉換器平均輸出電壓
• ?V_RMP = PWM 電壓斜坡幅值 4V_pk-pk
• k_SYNC = 因外部同步頻率而產生的斜坡縮減因子：k_SYNC = (15000 / R_RT(kΩ)) / f_SYNC，其中 R_RT(kΩ) 來源于 方程式 8.。若不使用外部同步，則 k_SYNC = 1。
• s = 拉普拉斯復變量

在 CAOx 上引入 R_ZC-C_ZC 網絡，旨在對電感器電流信號的低頻分量實現高增益，而對零點頻率以上直至 f_PWM 的頻率分量則降低其平坦增益，以衰減信號中的高頻開關紋波（從而實現平均效果）。

CAOx 輸出上的開關紋波電壓必須衰減到小于 ΔV_RMP 振幅的 1/10，方可視為紋波可忽略。

因此，f_PWM 處的 CAOx 增益為：

方程式 24.

其中：

• ?I_LB 是升壓電感器中的最大峰峰值紋波電流
• g_mc 是 CA 的跨導，為 100μS

電流環路交叉頻率可通過令開環增益為 1 并求解 f_CXO 得出：

方程式 26.

然后，通過設置 f_ZC = f_CXO = 1 / (2π × R_ZC × C_ZC) 并求解 C_ZC 來確定 C_ZC。在 f_ZC = f_CXO 時，在 f_CXO 處可獲得 45° 的相位裕度。通過設置 f_ZC < f_CXO（增加 C_ZC）可獲得更大的相位裕度。

通常在 f_PWM 或 f_PWM/2 處添加一個額外的高頻極點，以進一步衰減 f_PWM 及更高頻率時的紋波和噪聲。這可通過在 R_ZCC_ZC 網絡上添加一個較低值電容 C_PC 來實現。

上述流程適用于固定值電感器。
