ZHCSYV7B July 2010 – September 2025 UCC28070-Q1
PRODUCTION DATA
UCC28070-Q1 是高級功率因數校正 (PFC) 控制器,每款控制器都集成了兩個在 CCM 升壓模式下 180° 交錯運行的脈寬調制器 (PWM)。該器件源自 UCC28070,在 30kHz 至 300kHz 的頻率下進行開關。
180° 異相交錯運行方式可以顯著減少高頻率的輸入和輸出紋波電流,與此同時,傳導 EMI 濾波變得更簡單,成本也更低。
UCC28070-Q1 具有多項創新功能,包括電流合成和量化電壓前饋,以促進 PF、效率、THD 和瞬態響應方面的性能增強。此外,頻率抖動、時鐘同步和壓擺率增強進一步擴大性能增強的潛力。此外,保護功能還包括輸出過壓檢測、可編程峰值電流限制、欠壓鎖定和開-環路保護。

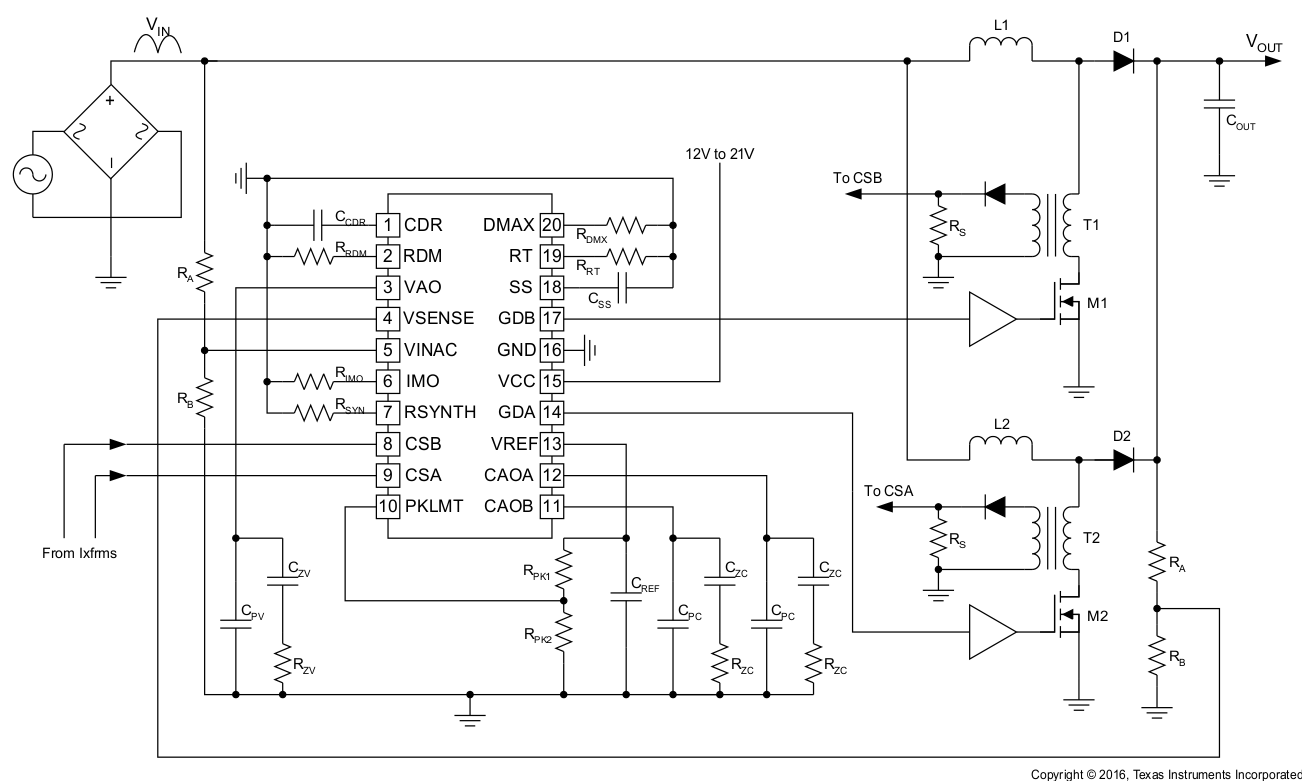

簡化版應用示意圖
