ZHCSYV7B July 2010 – September 2025 UCC28070-Q1
PRODUCTION DATA
UCC28070-Q1 設計了一個可編程的逐周期峰值電流限制功能,當相應的電流檢測輸入(分別為 CSA 或 CSB)高于 PKLMT 引腳設定的電壓時,會關閉對應的 GDA 或 GDB 輸出。一旦輸出因檢測到峰值電流限制而被關閉,該輸出將保持關閉,直到下一個時鐘周期啟動新的 PWM 周期。PKLMT 電壓的編程范圍可達 4V,以便充分利用 3V 的平均電流檢測信號范圍;但需注意,電流放大器的線性在超過 3.6V 時開始壓縮。
從 VREF 到 GND 的電阻分壓器網絡用于設定 PKLMT 上的峰值電流限制電壓,前提是從 VREF 輸出的總電流小于 2mA,以避免 6V VREF 電壓下跌。TI 建議負載小于 0.5mA,但如果 PKLMT 上的電阻非常高,TI 建議在 PKLMT 上并聯一個小濾波電容,以避免在高噪聲環境下出現運行問題。

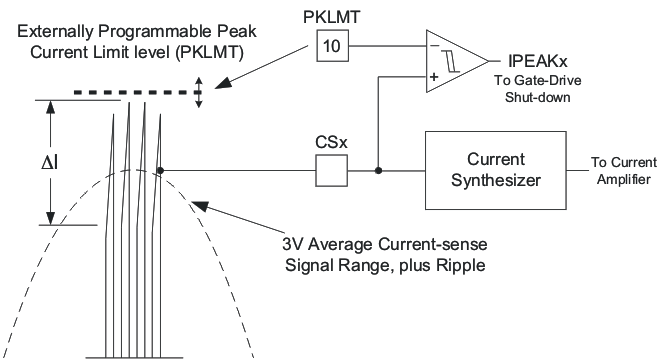

圖 6-3 外部可編程峰值電流限制峰值電流限制是一種保護功能,對于占空比大于 0.5 的情況不具備內置的斜率補償。在出現峰值限制時,會出現次諧波振蕩,并可能因這種振蕩產生可聞噪聲。如果將 PKLMT 功能重新用于實現穩態功率限制,則應通過外部方式添加適當的斜率補償。
