7.1.12 時序控制
IN、BIAS 和 EN 之間沒有時序要求。CP_EN 是一個模擬信號，必須連接到 IN、BIAS 或 GND。
與具有內部 MUX 和電荷泵的器件一樣，如果 BIAS 軌比 IN 軌放電速度更快，則會在關斷期間觸發錯誤的 PG。

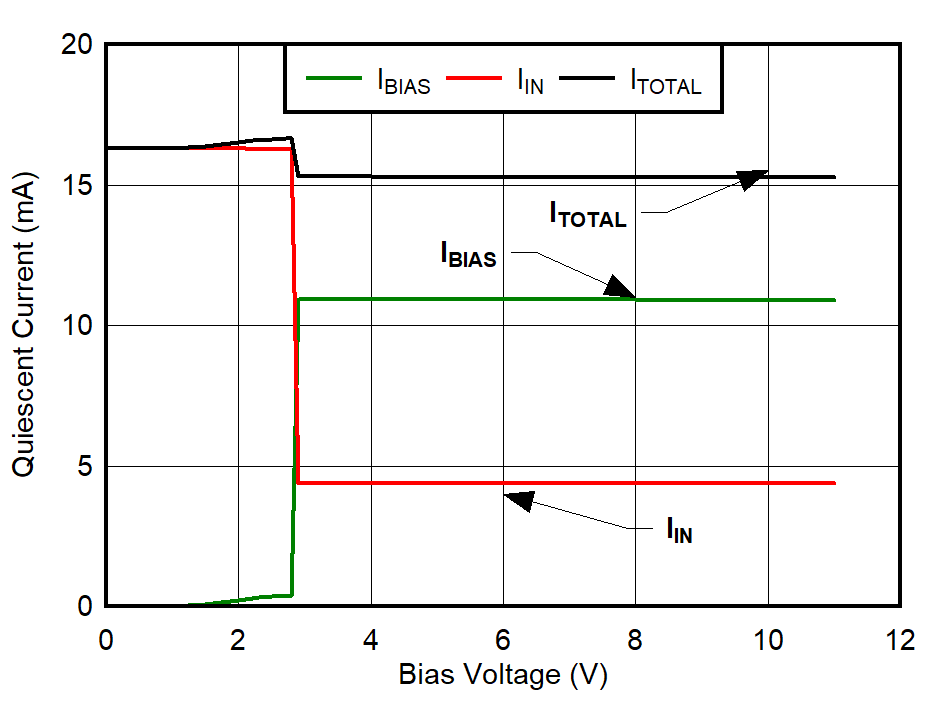

如圖 7-12 所示，當 BIAS 軌降至 VUVLO(BIAS) 以下時，IN 和 BIAS 之間的內部 MUX 將切換，而 LDO 完全由 IN 軌供電。
在啟用電荷泵的情況下，當 BIAS 軌低于 UVLO (BIAS) 且 IN 軌大于 1.1V 時，LDO 可以重新啟動，因?yàn)?IN 仍是運行的有效條件。
圖 7-12 總靜態電流與 BIAS 間的關系
