7.1.8 可調節運行

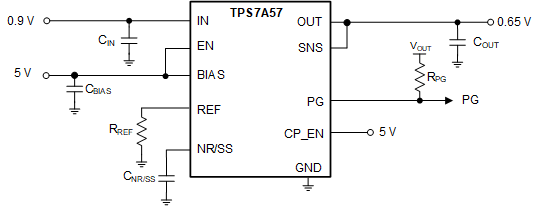

如圖 7-8 所示，可以使用單個外部電阻器 (RREF) 來設置器件的輸出電壓。
圖 7-8 典型電路可以使用方程式 5 來計算理想輸出電壓所需的 RREF 值。
方程式 5. VOUT = IREF(NOM) × RREF
表 7-4 顯示了建議的 RREF 電阻值，使用具有這些阻值的標準 1% 容差電阻器可以實現多個常見電源軌。
表 7-4 建議的 RREF 值
| 目標輸出電壓 (V) | RREF (kΩ)(1) | 計算出的輸出電壓 (V) |
|---|---|---|
| 0.5 | 10.0 | 0.500 |
| 0.6 | 12.1 | 0.605 |
| 0.7 | 14.0 | 0.700 |
| 0.8 | 16.2 | 0.810 |
| 0.9 | 18.2 | 0.910 |
| 1.0 | 20.0 | 1.000 |
| 1.2 | 24.3 | 1.215 |
| 1.5 | 30.1 | 1.505 |
| 2.5 | 49.9 | 2.495 |
| 3.0 | 60.4 | 3.020 |
| 3.3 | 66.5 | 3.325 |
| 3.6 | 71.5 | 3.575 |
| 4.7 | 95.3 | 4.765 |
| 5.0 | 100.0 | 5.000 |
(1) 1% 電阻器。
