7.1.18 TPS7A57EVM-056 散熱分析
TPS7A57EVM-056 用于開發 TPS7A57-Q1 熱模型。RTE 封裝為 3mm × 3mm 16 引腳 WQFN，每個通孔上有 25μm 的鍍層。EVM 是一款 3.5in × 3.5in (89mm × 89mm) 的 PCB，共計六層。表 7-7 中列出了 EVM 的層堆疊情況。圖 7-23 至圖 7-30 中說明了 EVM 各層的詳細信息。
表 7-7 TPS7A57EVM-081 PCB 堆疊
| 層 | 名稱 | 材料 | 厚度 (mil) |
|---|---|---|---|
| 1 | 覆蓋層 | — | — |
| 2 | 頂部焊錫層 | 阻焊劑 | 0.4 |
| 3 | 頂層 | 銅 | 2.756 |
| 4 | 電介質 1 | FR-4 高 Tg | 9 |
| 5 | 中間層 1 | 銅 | 2.756 |
| 6 | 電介質 2 | FR-4 高 Tg | 9 |
| 7 | 中間層 2 | 銅 | 2.756 |
| 8 | 電介質 3 | FR-4 高 Tg | 9 |
| 9 | 中間層 3 | 銅 | 2.756 |
| 10 | 電介質 4 | FR-4 高 Tg | 9 |
| 11 | 中間層 4 | 銅 | 2.756 |
| 12 | 電介質 5 | FR-4 高 Tg | 9 |
| 13 | 底層 | 銅 | 2.756 |
| 14 | 底部焊錫層 | 阻焊劑 | 0.4 |
圖 7-23 頂層裝配層和絲印層
圖 7-25 第 2 層布線
圖 7-27 第 4 層布線
圖 7-29 底層布線
圖 7-24 頂層布線
圖 7-26 第 3 層布線
圖 7-28 第 5 層布線
圖 7-30 底層裝配層和絲印層表 7-8 中顯示了 TPS7A57EVM-056 的熱仿真數據。圖 7-31 和圖 7-32 展示了在 25°C 環境溫度下通過導通晶體管使用 1W 功率耗散時 PCB 和器件上的熱梯度。
表 7-8 TPS7A57EVM-081 熱仿真數據
| DUT | RθJA(? C/W) | ψJB(?°C/W) | ψJT(°C/W) |
|---|---|---|---|
| TPS7A57EVM-056 | 21.9 | 11.9 | 0.4 |

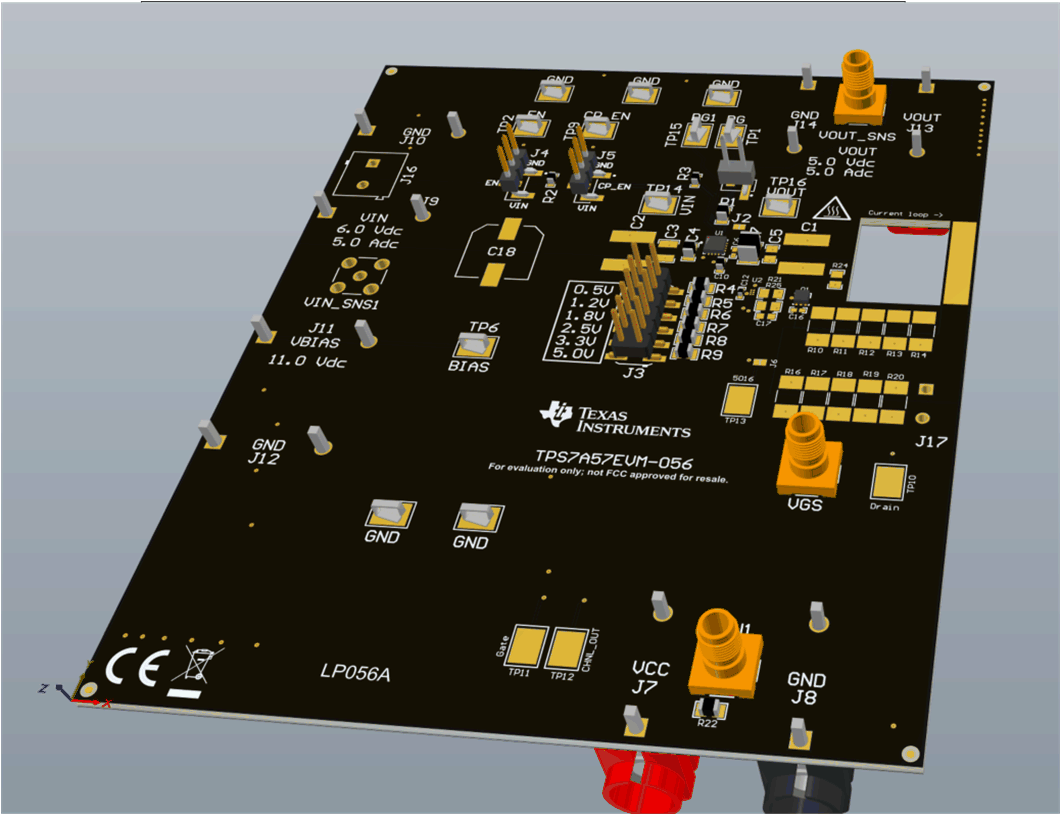

圖 7-31 TPS7A57EVM-056 三維視圖

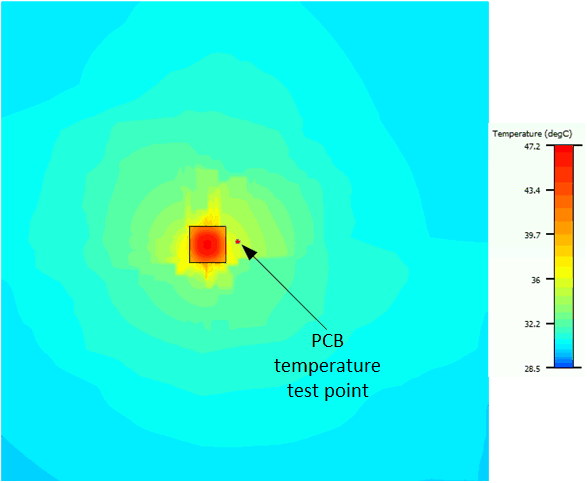

圖 7-32 TPS7A57EVM-056 PCB 熱梯度
