3 說明
TPS7A39 是雙路、單片、高 PSRR、正負極低壓降 (LDO) 穩壓器，支持高達 150mA 的拉電流（和灌電流）。此器件的輸出可以獨立且外部調整為對稱或非對稱電壓，使其成為為信號調節提供雙極性電源的明智之選。
TPS7A39 的正負兩種輸出在啟動期間相互進行比例跟蹤，從而緩解雙軌系統中常見的浮動狀況和其他電源時序問題。負輸出可調節至高達 0V，從而擴展單電源放大器的共模范圍。TPS7A39 還具有高 PSRR，因此消除了可能影響信號完整性的電源噪聲，例如開關噪聲。

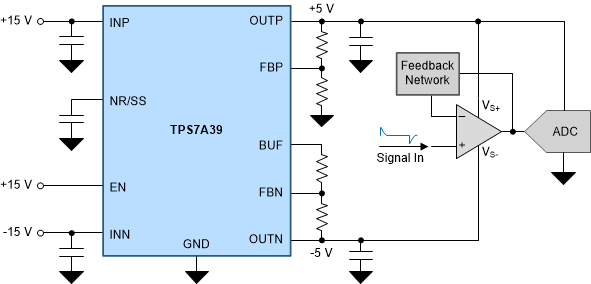

為信號鏈供電

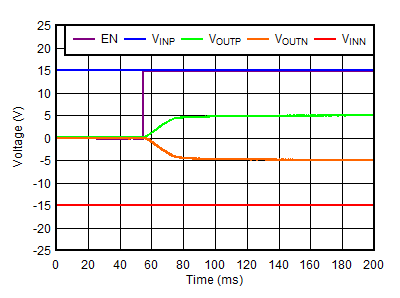

單調啟動跟蹤兩個穩壓器通過與標準數字邏輯對接的單個正邏輯使能引腳進行控制。可通過電容器編程的軟啟動功能可控制浪涌電流和啟動時間。TPS7A39 的內部基準電壓可用外部基準電壓覆蓋，從而實現精密輸出，獲得輸出電壓裕量或跟蹤其他電源。此外，TPS7A39 具有緩沖基準輸出，此輸出可用作系統中其他組件的電壓基準。
這些特性使得 TPS7A39 成為一種為運算放大器、數模轉換器 (DAC) 以及其他精密模擬電路供電的強大而簡化的解決方案。
