ZHCSGP0B July 2017 – June 2025 TPS7A39
PRODUCTION DATA
為了形成隔離式電源,SN6505B 使用中心抽頭變壓器。由于輸入信號的交流特性,需要使用全橋整流器和電容器在信號到達 LDO 之前調節信號。TI 建議使用快速開關和低正向電壓二極管來提高效率,因?yàn)?SN6505 開關的速度較快;肖特基二極管可以很好地工作。圖 7-9 顯示了 SN6505 D1 和 D2 的開關節點,還顯示了變壓器連接到全橋整流器 TP1 和 TP2 的位置。圖 7-9 顯示了整流器二極管的開關波形。

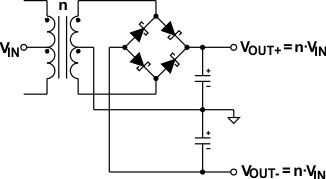

圖 7-8 具有中心抽頭次級的橋式整流器可實現雙極輸出
