7.1.8.2 欠壓鎖定 (UVLOx) 控制
UVLOx 電路可確保在輸入或偏置電源達到最小工作電壓范圍之前器件保持禁用狀態，并確保在輸入電源崩潰時器件正確關斷。
圖 7-2 和表 7-3 介紹了 UVLOx 電路對各種輸入電壓事件的響應，假設 VEN ≥ VIH(EN)。
正負 UVLO 電路在內部進行與運算。因此，如果任一電源崩潰，則兩個輸出都關斷，VNR/SS 在內部被拉至低電平。

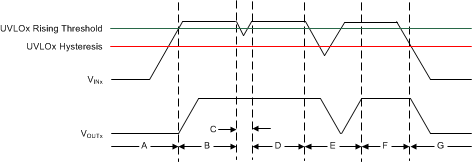

圖 7-2 典型 UVLOx 運行表 7-3 典型 UVLOx 運行說明
| 區域 | 事件 | VOUTx 狀態 | 注釋 |
|---|---|---|---|
| A | 導通，|VINx| ≤ |VUVLOx| | 0 | 啟動 |
| B | 1% | 1 | 調節至目標 VOUTx |
| C | 欠壓，|VINx| ≥ |VUVLOx – VHYSx| | 1 | 輸出可能會超出穩壓范圍，但器件仍保持啟用狀態 |
| D | 1% | 1 | 調節至目標 VOUTx |
| E | 欠壓，|VINx| < |VUVLOx – VHYSx| | 0 | 由于存在負載和有源放電電路，該器件會被禁用，并且輸出會下降。當輸入電壓達到 UVLOx 上升閾值時，器件將重新啟用，隨后會正常啟動。 |
| F | 1% | 1 | 調節至目標 VOUTx |
| G | 關斷，|VINx| < |VUVLOx – VHYSx| | 0 | 輸出會因?yàn)樨?fù)載和有源放電電路而下降 |
與許多具有該功能的其他 LDO 類似，UVLOx 電路需要幾微秒才能完全置為有效。在此期間，低于約 0.8V 的下行瞬態會導致 UVLOx 在短時間內置為有效；但是，UVLOx 電路沒有足夠的存儲能量使器件內的內部電路完全放電。當 UVLOx 電路沒有留出足夠的時間使內部節點完全放電時，不會完全禁用輸出。
當在最小 VINx 附近工作時，通過使用更大的輸入電容器來增加輸入電源的下降時間，可以減輕下行瞬態的影響。
