6.3.3 有源放電
當 EN 或 UVLOx 為低電平時，該器件在 VOUTx 和 GND 之間連接一個電阻，使輸出電容放電。有源放電電路需要 |VOUTx| ≥ 0.6V（典型值）才能對輸出進行放電，因?yàn)?NPN 下拉電阻需要滿足最低 VCE 要求。
當輸入電壓降至目標輸出電壓以下時，請勿依賴有源放電電路對大型輸出電容器進行放電。TPS7A39 是一款雙極器件，因此反向電壓條件 (|VOUTx| ≥ |VINX| + 0.3V) 會使發射極與基極之間的二極管擊穿，還會導致基板中形成的寄生雙極擊穿；請參閱反向電流 部分了解更多信息。
當 EN 或 UVLOx 為低電平時，器件會輸出少量漏電流。此漏電流通常可由最大阻值為 240kΩ 的 R2x 電阻器加以處理。然而，若器件設為單位增益模式（即未使用 R2x 電阻器），漏電流將導致輸出電壓緩慢上升，直到放電電路（如圖 6-4 所示）具有足夠的余量來鉗位輸出電壓（典型值為 ±0.6V）。

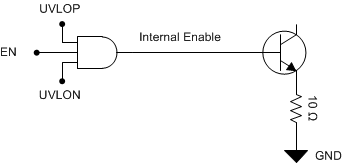

圖 6-4 簡化的有源放電電路
