ZHCSGP0B July 2017 – June 2025 TPS7A39
PRODUCTION DATA

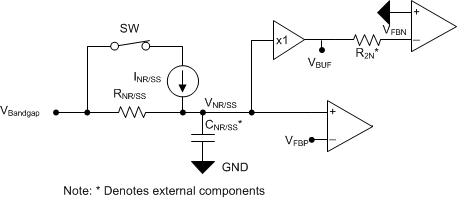

如圖 6-3 所示,器件在 NR/SS 引腳內部生成的帶隙電壓輸出。內部電阻器 (RNR) 和外部電容器 (CNR/SS) 控制 VNR/SS 引腳電壓的上升時間,從而設置軟啟動時間。該網絡還可以濾除來自帶隙的噪聲,從而降低器件的整體本底噪聲。
使用外部源驅動 NR/SS 引腳可以提高器件精度并降低器件本底噪聲,同時使器件能夠將正通道調節到低于器件內部基準的電壓。
