8.6.2.48 2x 折返選擇寄存器
命令 = 40h，帶 1 個數據字節，讀取/寫入
圖 8-55 2x 折返選擇寄存器格式
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
| 2xFB4 | 2xFB3 | 2xFB2 | 2xFB1 | MPOL4 | MPOL3 | MPOL2 | MPOL1 |
| R/W-0 | R/W-0 | R/W-0 | R/W-0 | R/W -0 | R/W -0 | R/W -0 | R/W -0 |
| 說明：R/W = 讀/寫；R = 只讀；-n = 復位后的值 |
表 8-54 2x 折返選擇寄存器字段說明
| 位 | 字段 | 類型 | 復位 | 說明 | ||||
|---|---|---|---|---|---|---|---|---|
| 7–4 | 2xFB4 - 2xFB1 | R/W | 0 | 設置后用于激活通道的 2x 折返模式，從而增加其 ILIM 和 ISHORT 電平的正常設置，如圖 8-3 所示。請注意，超出 ILIM 閾值時，故障計時器將啟動。 | ||||
| 說明： | ||||||||
| 1) | 在開啟時，浪涌電流曲線不受這些位的影響，如圖 8-2 所示。 | |||||||
| 2) | 當 2xFBn 位為無效狀態時，用于相關通道的 tLIM 設置始終為標稱值（大約 60ms）。如果 2xFBn 位為有效狀態，則可根據時序配置寄存器 (0x16) 中的定義對相關通道的 tLIM 進行編程。 | |||||||
| 3) | 如果為通道分配的分級為 4 級或更高類別，則在開啟期間將自動設置 2xFB 位。 對于單一特征 4 線對受電 PD，將會設置兩個位 對于雙特征 4 線對受電 PD，將會根據單獨分配的 PD 分級設置每個通道 | |||||||
| 3-0 | MPOL4 - MPOL1 | R/W | 0 | 手動管制和折返配置位 0 = 內部器件固件會在端口打開期間根據分配的類別自動調整管制 (PCUT) 和 2xFBn 設置。 1 = 在端口打開期間，管制 (PCUT) 和 2xFBn 設置不會更改。 注意：“管制”(PCUT) 和 2xFBn 設置會在端口關閉時恢復為默認值，與這些設置無關。 注意：如果為 4P 配置的端口設置任一位，則會在兩個通道上禁用自動配置。 端口關閉時，MPOLn 位將被清除。 | ||||
注：
對于 4 線對有線端口，2xFBn 位分別控制每個通道的運行。
有關其他折返和浪涌配置選項的更多信息，請參閱寄存器 0x55h 說明

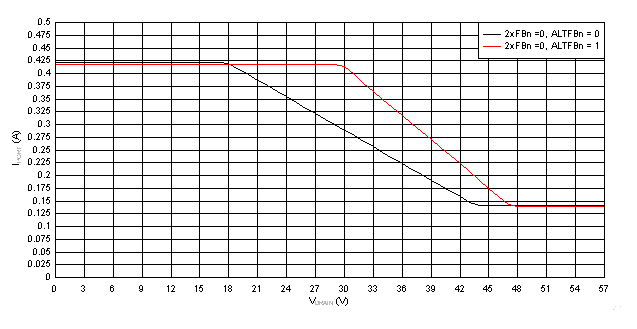

圖 8-56 1x 模式 (2xFBn = 0) 折返曲線，IPORT 與 VDRAIN 間的關系

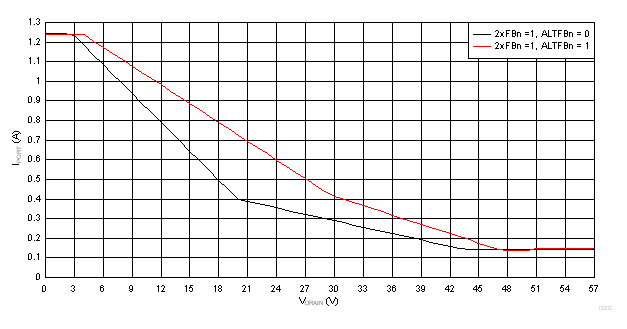

圖 8-57 2x 模式 (2xFBn = 1) 折返曲線，IPORT 與 VDRAIN 間的關系
