9.2.3 應用曲線
除非另有說明，否則測量均是使用 PSA3202 測試卡在 TPS23881B EVM 和 Sifos PSA-3000 PowerSync 分析儀上進行的。測試條件為 TJ = 25°C，VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND、DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。 正電流進入引腳。 RS = 0.200Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

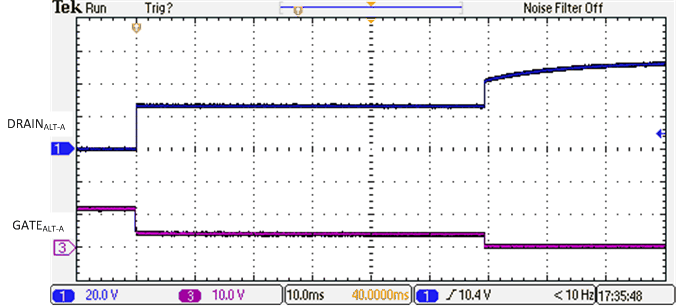

圖 9-4 2 線對 ILIM 折返和關閉

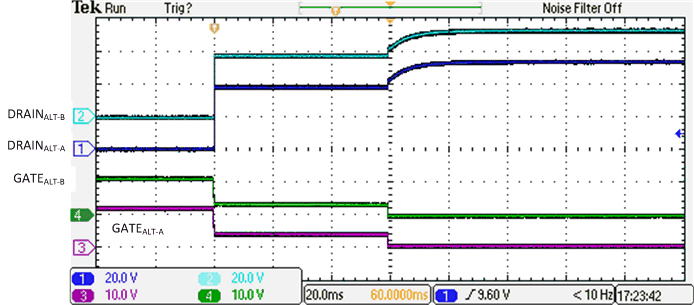

圖 9-6 4 線對 ILIM 折返和關閉

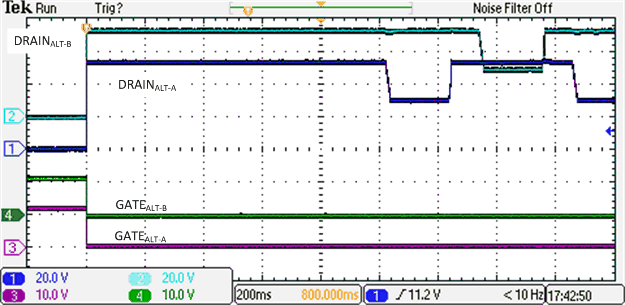

圖 9-8 由于 4PPCut 故障導致的 4 線對退避

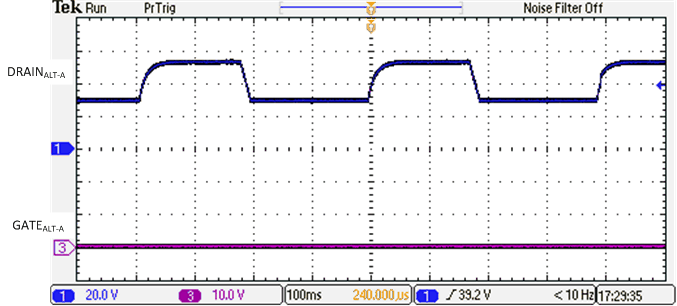

圖 9-10 2 線對開路檢測特征

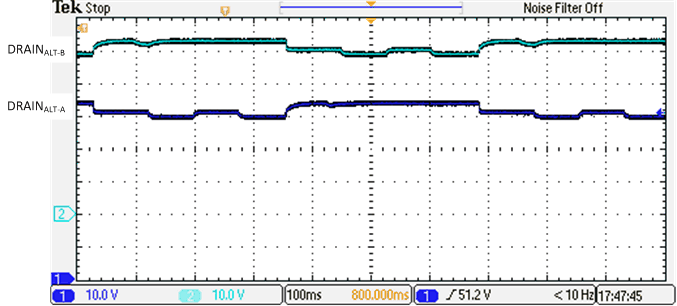

圖 9-12 4 線對低電阻 (11kΩ) 檢測特征

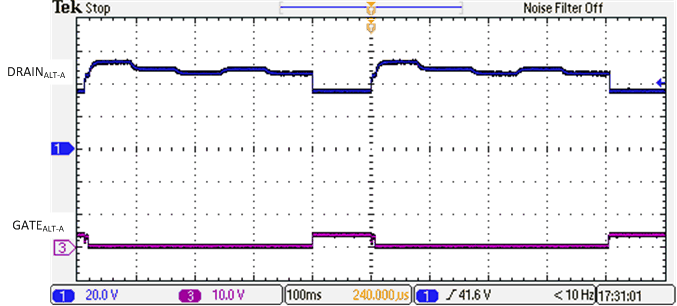

圖 9-14 具有有效 0-3 類負載的 2 線對半自動模式發現

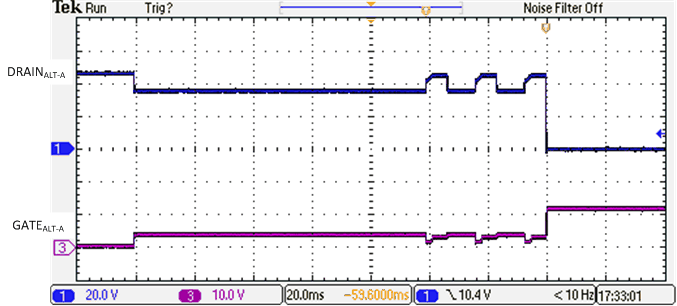

圖 9-16 2 線對 3 級偵測分類和開啟

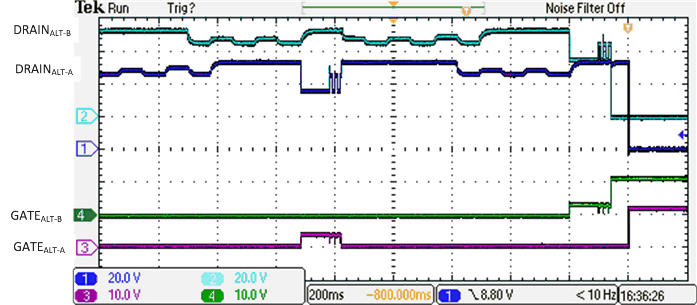

圖 9-18 半自動模式下的 4 線對單一特征發現和開啟

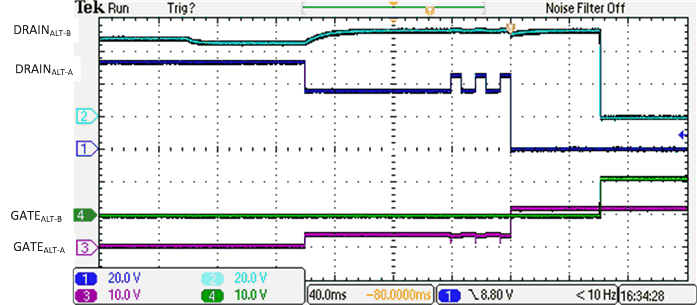

圖 9-20 4 線對單一特征 3 級偵測分級和開啟

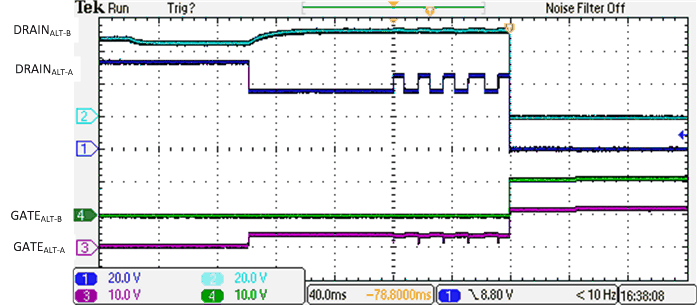

圖 9-22 4 線對單一特征 5 級偵測分級和開啟

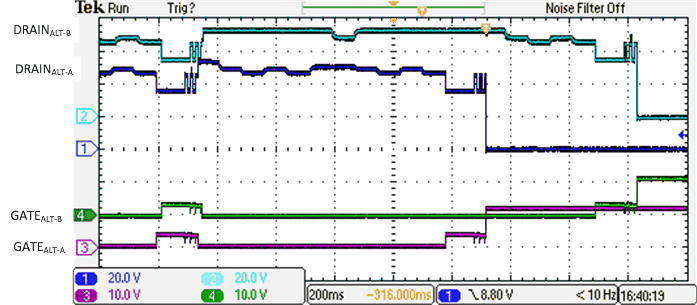

圖 9-24 半自動模式下的 4 線對雙特征發現和開啟

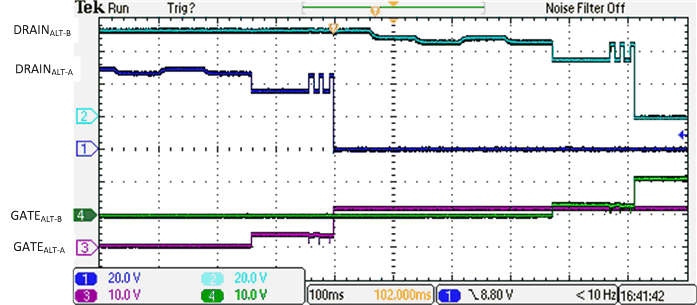

圖 9-26 4 線對雙特征 3 級偵測分級和開啟

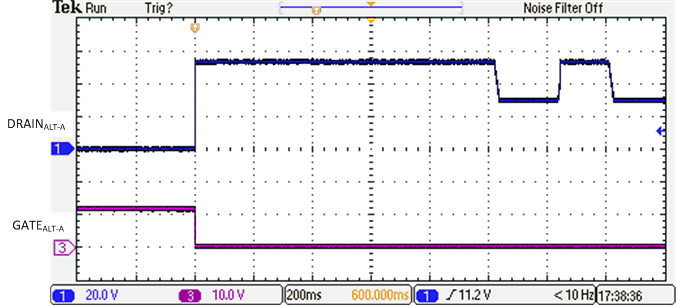

圖 9-5 由于 PCut 故障導致的 2 線對退避

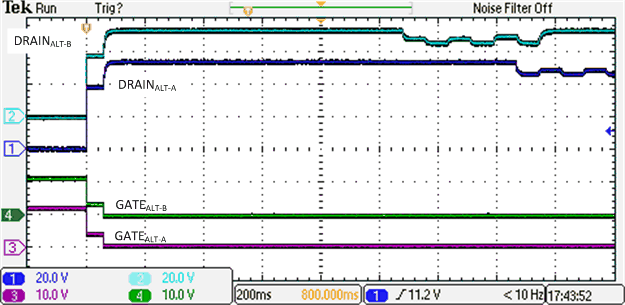

圖 9-7 由于 ILIM 故障導致的 4 線對退避

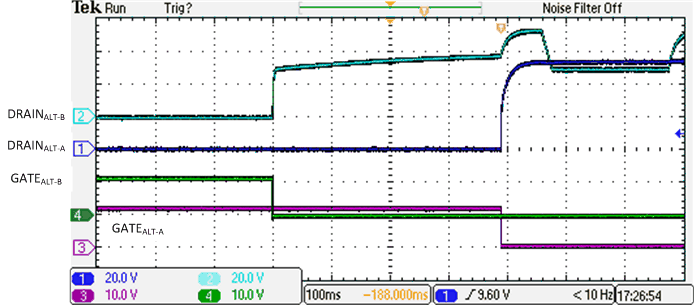

圖 9-9 4 線對單一特征 0-4 級斷開

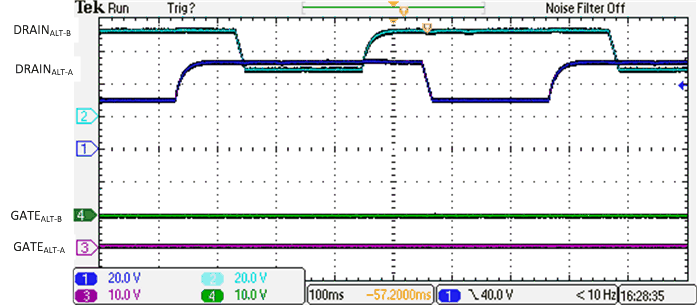

圖 9-11 4 線對開路檢測特征

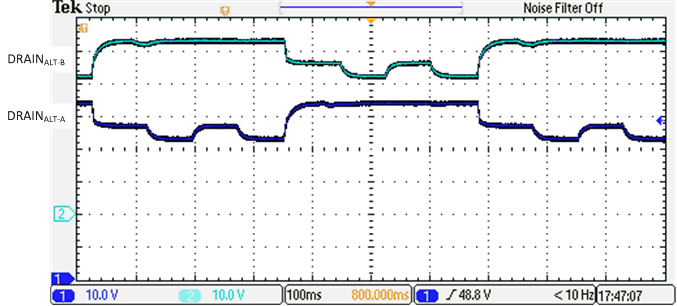

圖 9-13 4 線對高電阻 (36kΩ) 檢測特征

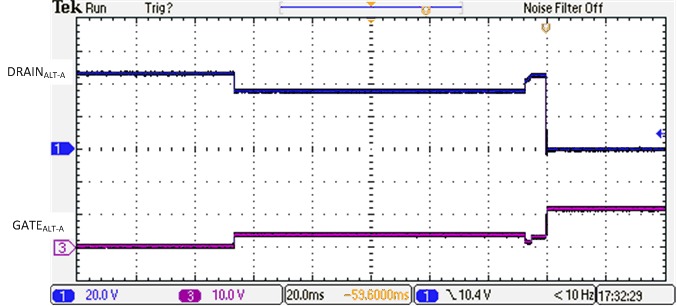

圖 9-15 2 線對 1 級偵測分類和開啟

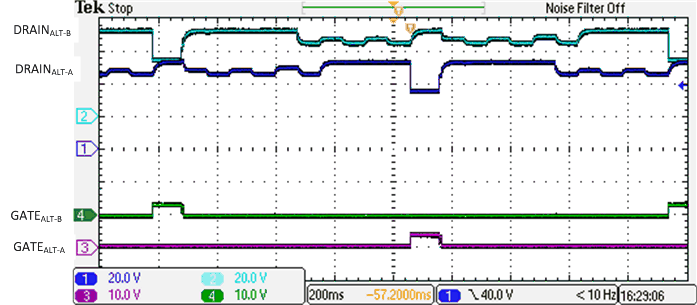

圖 9-17 具有有效單一特征 0-3 級負載的 4 線對半自動模式發現

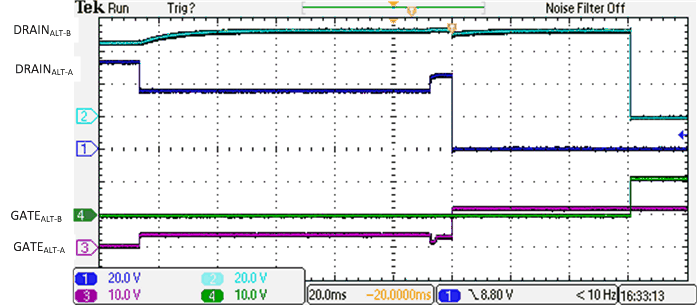

圖 9-19 4 線對單一特征 1 級偵測分級和開啟

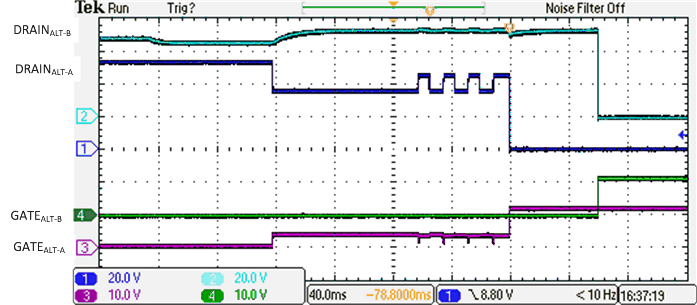

圖 9-21 4 線對單一特征 4 級偵測分級和開啟

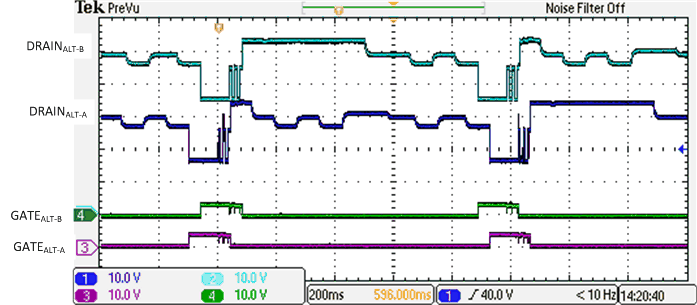

圖 9-23 具有有效雙特征 4D 級負載的 4 線對半自動模式發現

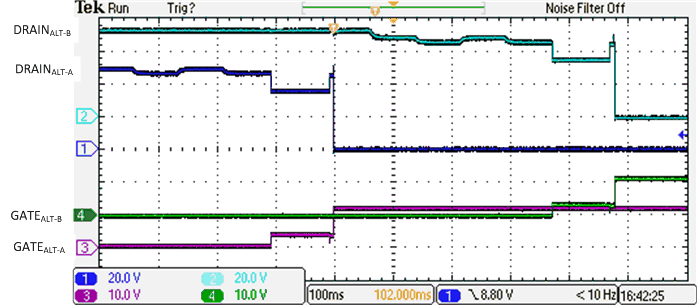

圖 9-25 4 線對雙特征 1 級偵測分級和開啟

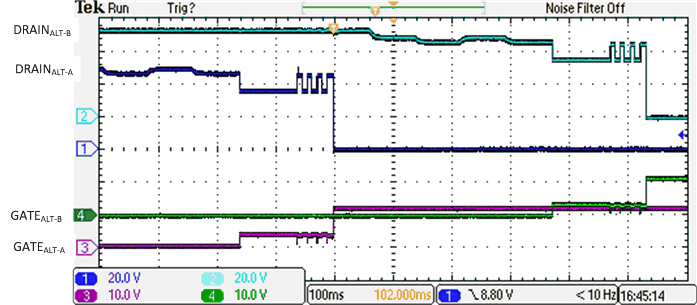

圖 9-27 4 線對雙特征 4 級偵測分級和開啟
