6.6 典型特性
條件為 –40°C < TJ < 125°C（除非另有說明）。VVDD = 3.3V，VVPWR = 54V，VDGND = VAGND，DGND、KSENSA、KSENSB、KSENSC 和 KSENSD 連接至 AGND，且所有輸出均為空載，2xFBn = 0。 正電流進入引腳。 RS = 0.200Ω，連接至 KSENSA（SEN1 或 SEN2）、KSENSB（SEN3 或 SEN4）、KSENSC（SEN5 或 SEN6）或 KSENSD（SEN7 或 SEN8）。典型值為 25°C 下的值。除非另有說明，否則所有電壓均以 AGND 為基準。除非另有說明，否則操作寄存器加載默認值。

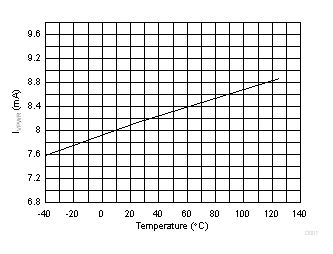

圖 6-1 VPWR 電流消耗與溫度間的關系

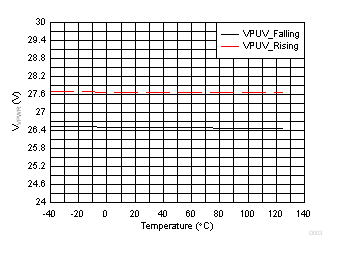

圖 6-3 VPUV 閾值與溫度間的關系

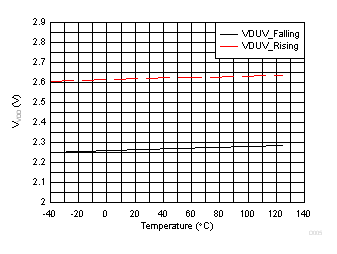

圖 6-5 VDUV 閾值與溫度間的關系

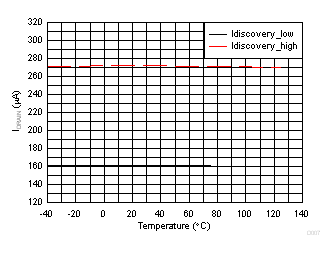

圖 6-7 發現電流與溫度間的關系

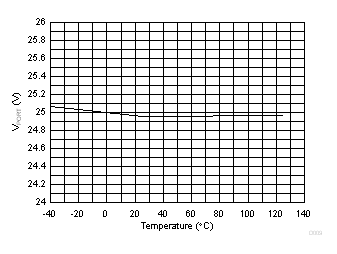

圖 6-9 發現開路電壓與溫度間的關系

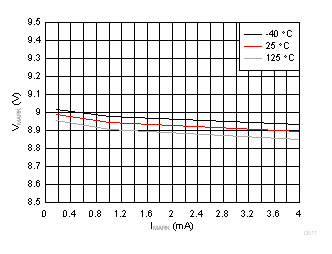

圖 6-11 標記電壓與 IMARK 和溫度間的關系

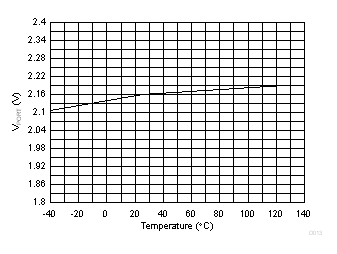

圖 6-13 電源正常閾值與溫度間的關系

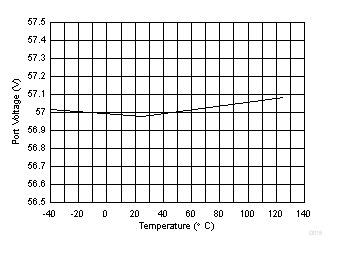

圖 6-15 端口電壓 ADC 測量值與溫度間的關系

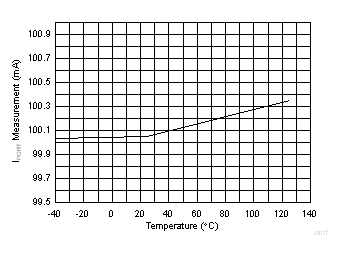

圖 6-17 端口電流 ADC 測量值 (100mA) 與溫度間的關系

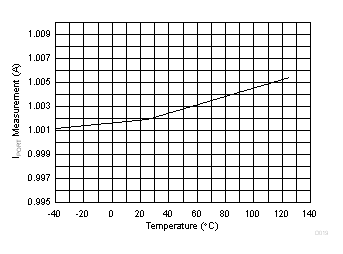

圖 6-19 端口電流 ADC 測量值 (1A) 與溫度間的關系

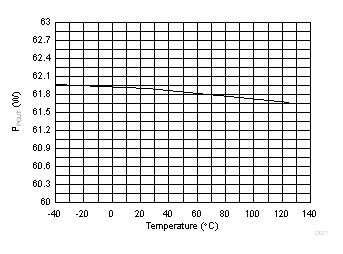

圖 6-21 4 線對 PCut 閾值 (60W) 與溫度間的關系

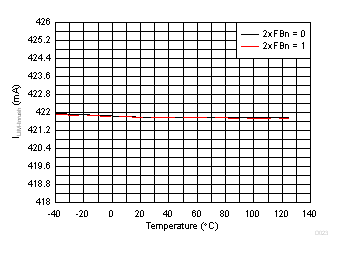

圖 6-23 浪涌電流限制與溫度間的關系

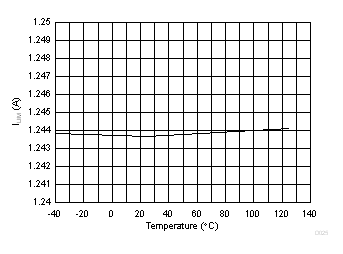

圖 6-25 2x 模式 (2xFBn = 1) 電流限制與溫度間的關系

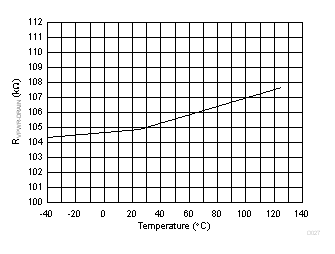

圖 6-27 ROFF（VPWR 至 DRAIN）與溫度間的關系

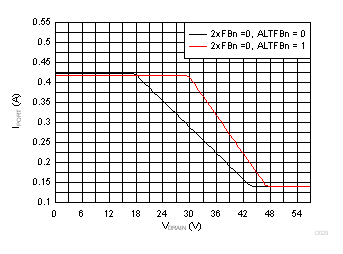

圖 6-29 1x 模式 (2xFBn = 0) 電流折返與漏極電壓間的關系

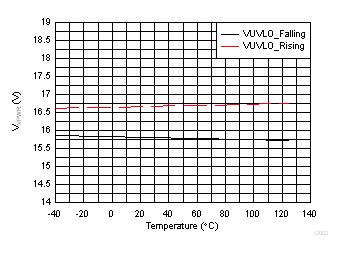

圖 6-2 VPWR UVLO 閾值與溫度間的關系

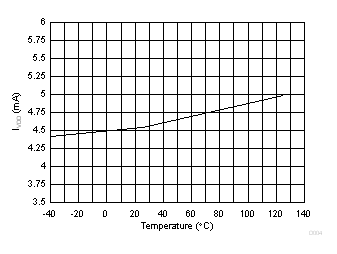

圖 6-4 VDD 電流消耗與溫度間的關系

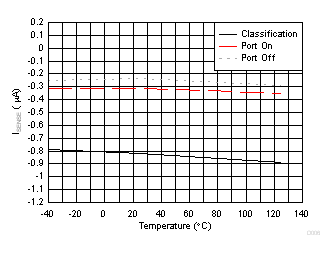

圖 6-6 SENSE 引腳偏置電流與溫度間的關系

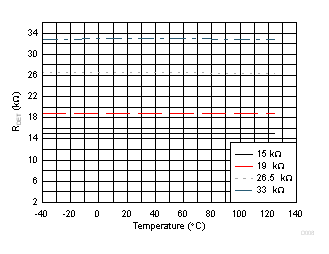

圖 6-8 發現電阻測量值與溫度間的關系

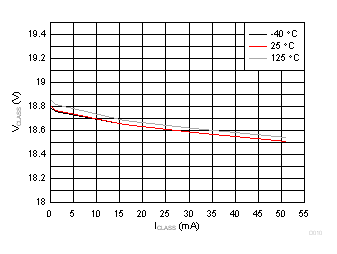

圖 6-10 分級電壓與 ICLASS 和溫度間的關系

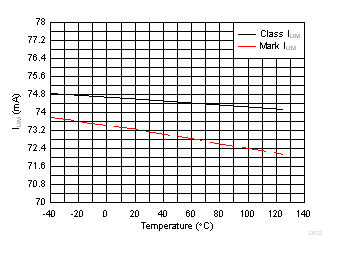

圖 6-12 分級和標記電流限制與溫度間的關系

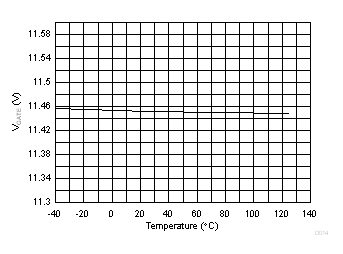

圖 6-14 柵極電壓（端口開啟）與溫度間的關系

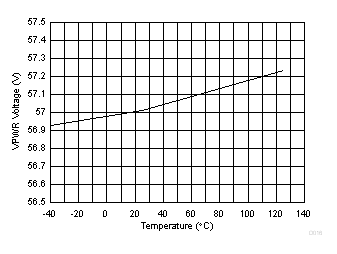

圖 6-16 VPWR 電壓 ADC 測量值與溫度間的關系

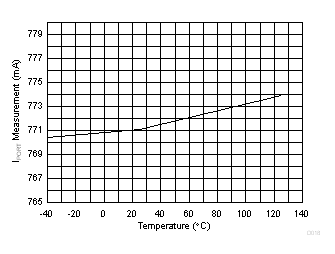

圖 6-18 端口電流 ADC 測量值 (770mA) 與溫度間的關系

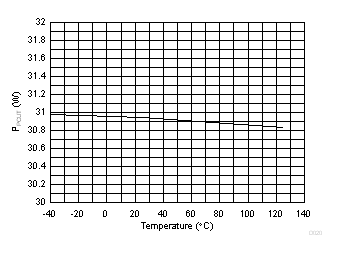

圖 6-20 2 線對 PCut 閾值 (30W) 與溫度間的關系

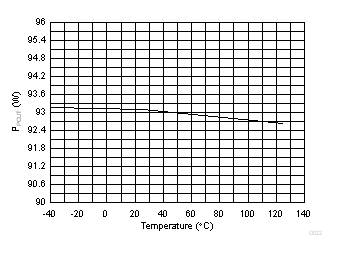

圖 6-22 4 線對 PCut 閾值 (90W) 與溫度間的關系

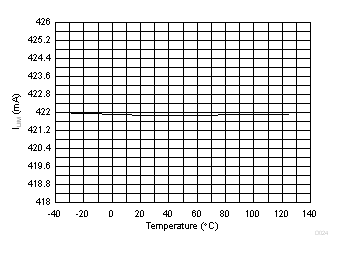

圖 6-24 1x 模式 (2xFBn = 0) 電流限制與溫度間的關系

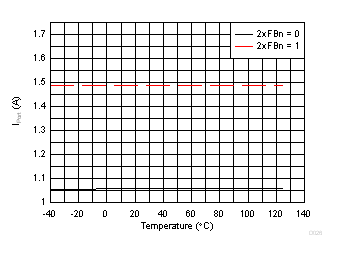

圖 6-26 ISHORT 閾值與溫度間的關系
圖 6-28 浪涌電流折返與端口電壓間的關系

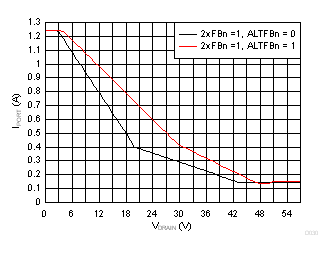

圖 6-30 2x 模式 (2xFBn = 1) 電流折返與漏極電壓間的關系
