3 說明
TPS23881B 是一款 8 通道電源設備 (PSE) 控制器，旨在按照 IEEE 802.3bt 標準向以太網電纜提供電力。這八個單獨的電源通道可以按 2 線對（單通道）或 4 線對（雙通道）PoE 端口的任意組合進行配置。PSE 控制器可以檢測具有有效特征、完全相互識別的供電設備 (PD)，然后提供電源。
TPS23881B 在 TPS2388 的基礎上進行了改進，減小了電流檢測電阻，提供了可選的自主運行、SRAM 可編程性、可編程功率限制、電容測量以及與 TI FirmPSE 系統固件的兼容性（請參閱器件比較表）。
可編程 SRAM 支持通過 I2C 實現現場固件可升級性，從而確保 IEEE 合規性以及與支持新 PoE 器件的互操作性。各端口專用 ADC 可提供持續的端口電流監控和執行并行分級測量的功能，以實現更快的端口開啟速度。±2.5% 精度的可編程端口功率限制可將最大功率從 90W 擴展到 125W 以上。200mΩ 電流檢測電阻器和外部 FET 架構使設計能夠平衡尺寸、效率、散熱和解決方案成本要求。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） |
|---|---|---|
| TPS23881B | VQFN (56) | 8.00mm × 8.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

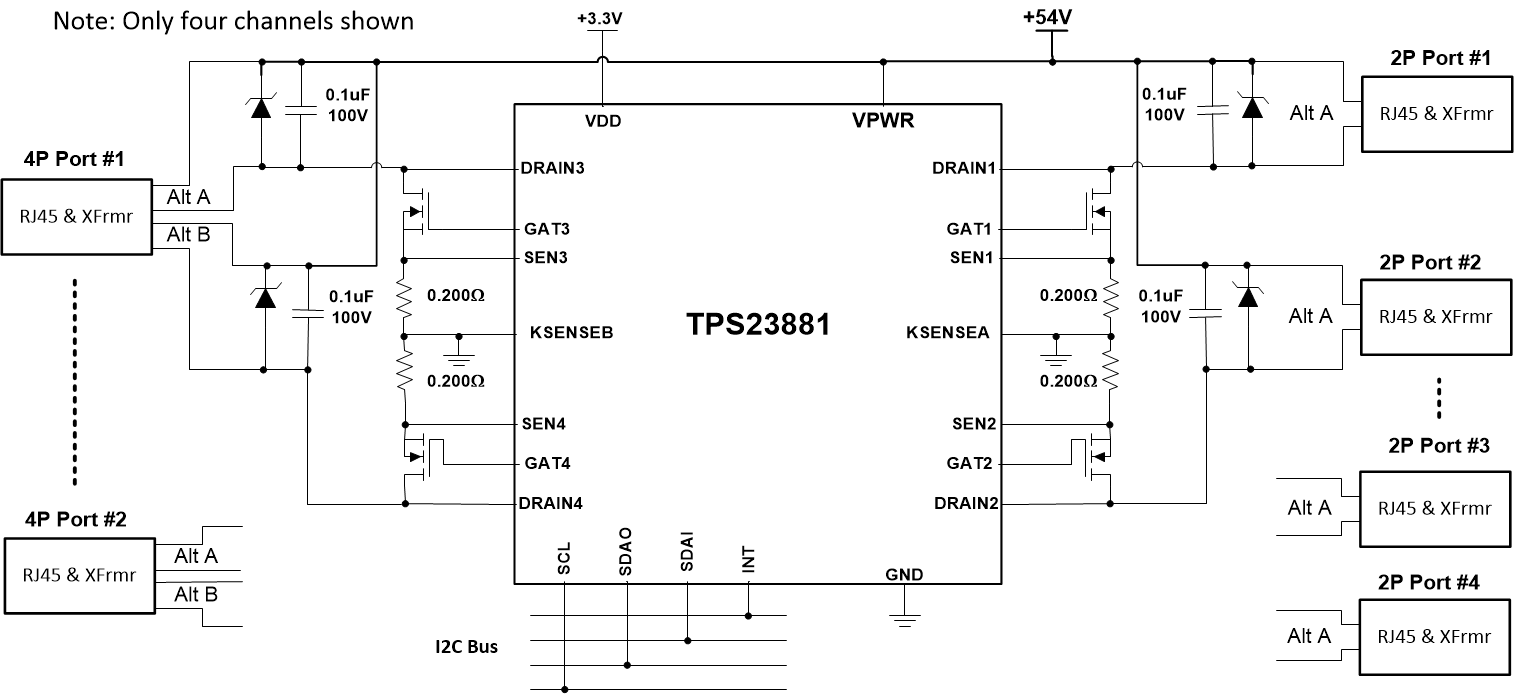

簡化版原理圖
