3 說明
TIC12400-Q1 是一款先進的多開關檢測接口 (MSDI)，用于檢測 12V 汽車系統中的外部開關狀態。TIC12400-Q1 配有集成的 10 位 ADC，用于對多位模擬開關進行監控，并采用比較器以獨立于 MCU 的方式對數字開關進行監控。可為 ADC 和比較器設定檢測閾值，從而支持各種開關拓撲和系統非理想特性。該器件監控多達 24 路直接開關輸入，并可配置其中 10 路輸入以監控接地或連接到電池的開關。可為每路輸入設定 6 種獨特的濕性電流設置，從而支持不同的應用場景。該器件支持所有開關輸入的喚醒操作，因此無需持續使 MCU 保持活動狀態，進而可降低系統功耗。TIC12400-Q1 還提供集成故障檢測、ESD 保護和診斷功能，從而提高系統穩健性。TIC12400-Q1 支持 2 種工作模式：連續模式和輪詢模式。連續模式下將連續提供濕性電流。輪詢模式下將根據可編程計時器來定期接通濕性電流以對輸入狀態進行采樣，從而顯著降低系統功耗。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TIC12400-Q1 | TSSOP (38) | 9.70mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

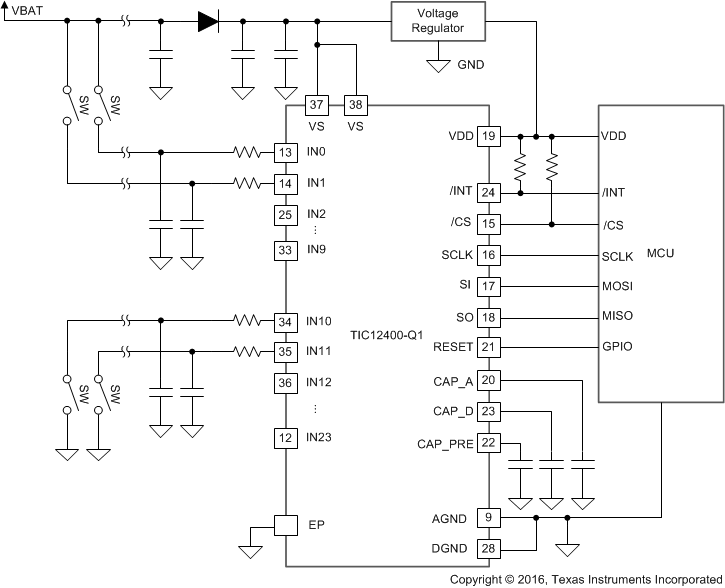

簡化版原理圖
