ZHCSX59A August 2024 – August 2025 TAS2120
PRODUCTION DATA
6.4.2.4 具有欠壓保護功能的電源跟蹤限制器
TAS2120 會監控 D 類電源電壓和音頻信號，以便在音頻信號峰值超過可編程閾值時自動降低增益。這有助于防止削波并在電池充電結束的情況下延長播放時間。限制器和欠壓模塊根據信號電平、通道增益和所選電源電壓的條件計算所需的信號衰減。
圖 6-3 限制器和欠壓保護模塊欠壓保護 (BOP) 模塊提供優先輸入，以便對電池電源的瞬態突降作出快速響應?？梢酝ㄟ^將寄存器位 BOP_EN 配置為高電平來啟用 BOP 功能。根據系統配置需求，可以使用 BOP_SRC 寄存器位將跟蹤用于確定欠壓條件的電源電壓配置為 VBAT/VBAT_SNS 或 PVDD。當所選電源降至通過設置寄存器 BOP_THR_LVL[23:0] 配置的欠壓閾值以下時，BOP 將開始降低增益。可以通過設置 BOP_ATK_RATE[23:0] 寄存器來配置增益降低速率（dB/樣本）。當電源電壓升至欠壓閾值以上時，BOP 將在已編程的保持計時器 BOP_HLD_COUNT[23:0] 之后開始釋放增益。BOP 功能使用 LIM_RLS_RATE[23:0] 寄存器設置在欠壓事件后釋放。釋放速率是以 db/樣本比率表示的增益增加速率。在 BOP 事件期間，限制器更新將暫停。這是為了防止限制器在 BOP 事件期間釋放。

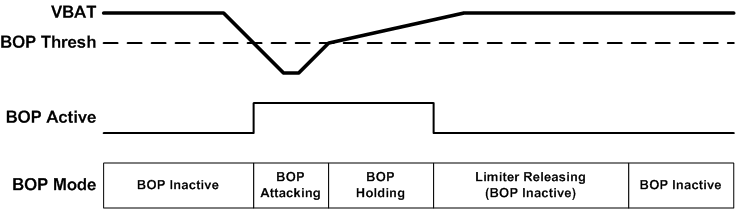

圖 6-4 欠壓保護事件通過將寄存器位 BOP_INF_HLD 設置為高電平，可以將器件配置為在檢測到 BOP 事件時保持增益衰減。當該位被編程為高電平時，限制器和 BOP 模塊不會釋放增益衰減，并且會將器件保持在編程的最小增益衰減水平，直到通過將寄存器位 BOP_HLD_CLR 設置為高電平來清除無限保持。保持清除位將自行清除，并在保持被清除后自動復位至低電平狀態。
如果 BOP 增益衰減無法緩解電池電壓下降，則可以設置硬欠壓電平來關斷器件。當 BOPSD_EN 位被設置為高電平時，會啟用基于欠壓的器件關斷，當電池電壓低于 BOSD_THR_LVL[23:0] 寄存器位設置的電壓閾值時，器件關斷。
可以通過 LIM_MAX_ATN 寄存器來配置限制器和欠壓保護功能所應用的最大衰減水平。該衰減限制在各個功能之間共用。例如，如果最大衰減設置為 6dB，而限制器增益降低 4dB，欠壓保護功能只能再將增益降低 2dB。如果限制器或欠壓保護功能正在啟動并且達到最大衰減，則不會進一步降低增益。
圖 6-5 限制器和欠壓增益衰減
