7.3 電源相關建議
IOVDD 和 AVDD 電源軌之間的電源序列可以按任何順序應用。不過，應將 SHDNZ 引腳保持為低電平，直到 IOVDD 電源電壓穩定至支持的工作電壓范圍。在所有電源穩定后，將 SHDNZ 引腳設置為高電平以初始化器件。僅當所有硬件控制引腳（MSZ、MD0、MD1、FMT0 和 FMT1）均驅動至器件所需運行模式的電壓電平時，才將 SHDNZ 引腳置為高電平有效。

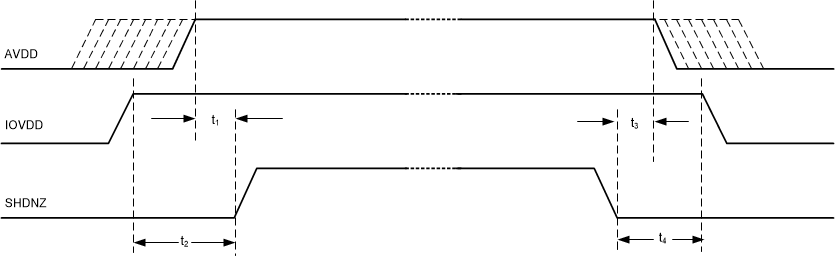

對于電源上電要求，t1 和 t2 必須至少為 100μs。對于電源斷電要求，t3 和 t4 必須至少為 10ms。該時序（如12 所示）允許器件慢慢降低錄音數據的音量，關閉模擬和數字塊，以及將器件置于硬件關斷模式。
圖 7-6 電源時序要求時序圖確保電源斜坡速率低于 1V/μs，并且斷電和上電事件之間的等待時間至少為 100ms。
PCM1841-Q1 通過集成片上數字穩壓器 DREG 和模擬穩壓器 AREG，支持單 AVDD 電源運行。然而，如果系統中的 AVDD 電壓低于 1.98V，則將板載 AREG 和 AVDD 引腳短接。
