圖 6-14 和圖 6-15 展示了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-10 列出了采樣速率為 24kHz 或 22.05kHz 時抽取濾波器的規格。

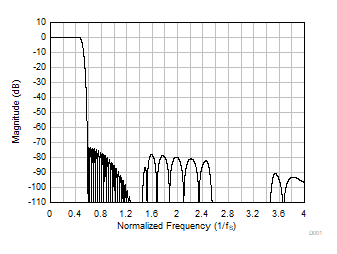

圖 6-14 線性相位抽取濾波器幅度響應

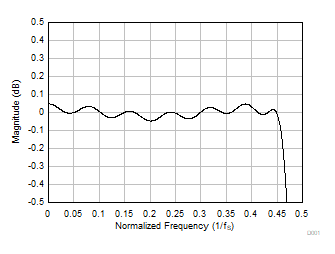

圖 6-15 線性相位抽取濾波器通帶紋波表 6-10 線性相位抽取濾波器規格| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | | 0.05 | dB |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 73.0 | | | dB |
| 頻率范圍為 4 × fS 以上 | 96.4 | | |
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | | 16.6 | | 1/fS |
