6.3.7.2.2.4 采樣速率：48kHz 或 44.1kHz
圖 6-22 顯示了采樣速率為 48kHz 或 44.1kHz 時抽取濾波器的幅度響應，而圖 6-29 顯示了該條件下抽取濾波器的通帶紋波和相位偏差。表 6-18 列出了采樣速率為 48kHz 或 44.1kHz 時抽取濾波器的規格。

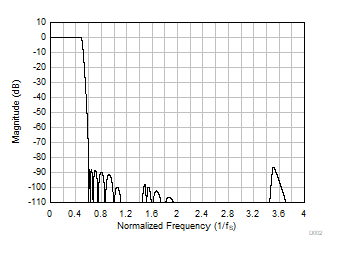

圖 6-30 低延遲抽取濾波器幅度響應

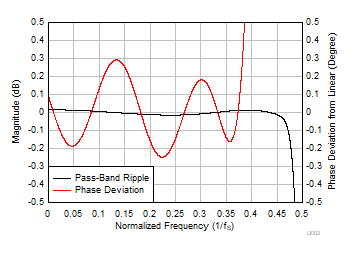

圖 6-31 低延遲抽取濾波器通帶紋波和相位偏差表 6-18 低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.452 × fS | -0.015 | 0.015 | dB | |
| 阻帶衰減 | 頻率范圍為 0.6 × fS 以上 | 86.4 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.365 × fS | 7.7 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.365 × fS | -0.027 | 0.027 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.365 × fS | -0.25 | 0.30 | 度 |
