ZHCSWE2 May 2024 PCM1841-Q1
ADVANCE INFORMATION
6.3.2.1 時分多路復用 (TDM) 音頻接口
FSYNC 的上升沿在 TDM 模式（也稱為 DSP 模式）下開始數據傳輸，首先傳輸時隙 0 數據。緊接著時隙 0 數據傳輸，會按順序傳輸剩余的時隙數據。FSYNC 和每個數據位 在 BCLK 的上升沿傳輸（TX_OFFSET 等于 0 時，時隙 0 的 MSB 除外）。圖 6-1 至圖 6-4 展示了各種配置下 TDM 運行的協議時序。

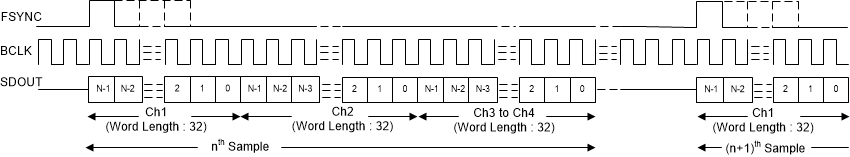

圖 6-1 目標模式下的 TDM 模式協議時序（FMT0 = 低電平）

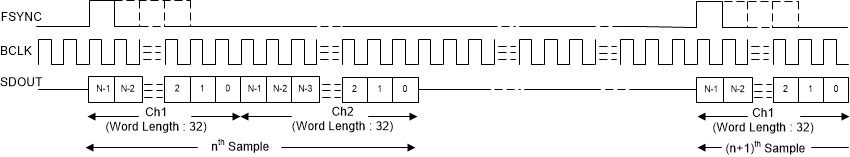

圖 6-2 目標模式下的 TDM 模式協議時序（FMT0 = 高電平）

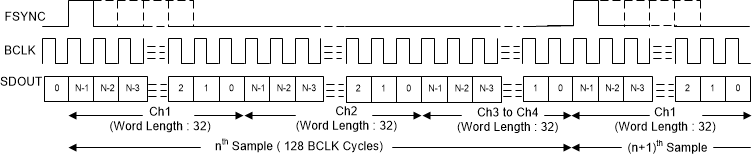

圖 6-3 控制器模式下的 TDM 模式協議時序（FMT0 = 低電平）

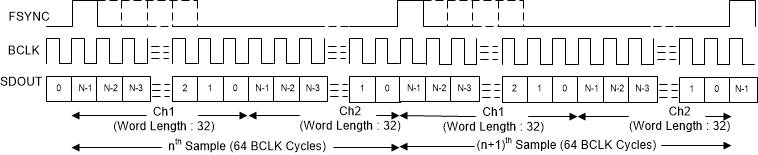

圖 6-4 控制器模式下的 TDM 模式協議時序（FMT0 = 高電平）為了使音頻總線在 TDM 模式下正常運行，每幀的位時鐘數必須大于,或等于,活動輸出通道數乘以輸出通道數據的 32 位字長。器件在 SDOUT 上為額外的未使用位時鐘周期發送零數據值。該器件支持 FSYNC 作為具有 1 周期寬位時鐘的脈沖，同時也支持倍數。
