圖 6-22 和圖 6-23 展示了采樣速率為 192kHz 或 176.4kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-14 列出了采樣速率為 192kHz 或 176.4kHz 時抽取濾波器的規格。

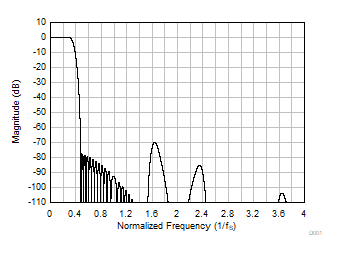

圖 6-22 線性相位抽取濾波器幅度響應

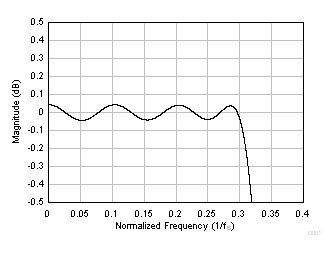

圖 6-23 線性相位抽取濾波器通帶紋波表 6-14 線性相位抽取濾波器規格| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|
| 通帶紋波 | 頻率范圍為 0 至 0.3 × fS | -0.05 | | 0.05 | dB |
| 阻帶衰減 | 頻率范圍為 0.473 × fS 至 4 × fS | 70.0 | | | dB |
| 頻率范圍為 4 × fS 以上 | 111.0 | | |
| 群延遲或延時 | 頻率范圍為 0 至 0.3 × fS | | 11.9 | | 1/fS |
