ZHCSWE2 May 2024 PCM1841-Q1
ADVANCE INFORMATION
6.3.7.2.1.1 采樣速率：8kHz 或 7.35kHz
圖 6-10 和圖 6-11 展示了采樣速率為 8kHz 或 7.35kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-8 列出了采樣速率為 8kHz 或 7.35kHz 時抽取濾波器的規格。
圖 6-10 線性相位抽取濾波器幅度響應

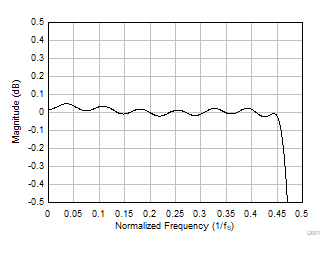

圖 6-11 線性相位抽取濾波器通帶紋波表 6-8 線性相位抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 72.7 | dB | ||
| 頻率范圍為 4 × fS 以上 | 81.2 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | 17.1 | 1/fS |
