6.3.7.2.2.1 采樣速率：16kHz 或 14.7kHz
圖 6-24 顯示了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的幅度響應，而圖 6-25 顯示了該條件下抽取濾波器的通帶紋波和相位偏差。表 6-15 列出了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的規格。

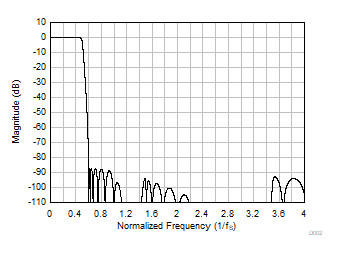

圖 6-24 低延遲抽取濾波器幅度響應

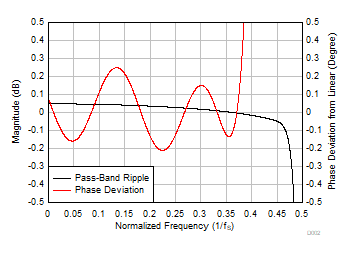

圖 6-25 低延遲抽取濾波器通帶紋波和相位偏差表 6-15 低延遲抽取濾波器規格
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.451 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.61 × fS 以上 | 87.3 | dB | ||
| 群延遲或延時 | 頻率范圍為 0 至 0.363 × fS | 7.6 | 1/fS | ||
| 群延遲偏差 | 頻率范圍為 0 至 0.363 × fS | -0.022 | 0.022 | 1/fS | |
| 相位偏差 | 頻率范圍為 0 至 0.363 × fS | -0.21 | 0.25 | 度 |
