9.3.1 電荷泵
電荷泵提供驅動外部 N 溝道 MOSFET 所需的電壓。在 CAP 和 VS 引腳之間放置一個外部電荷泵電容器，可以提供能量來導通外部 MOSFET。為了使電荷泵向外部電容器提供電流，EN/UVLO 引腳電壓必須高于指定的輸入高電平閾值 V(ENR)。電荷泵啟用后，可提供典型值為 2.7mA 的充電電流。如果 EN/UVLO 引腳被拉至低電平，則電荷泵保持禁用狀態。為確保可將外部 MOSFET 驅動至高于其指定閾值電壓，在啟用內部柵極驅動器之前，CAP 至 VS 的電壓必須高于欠壓鎖定閾值（通常為 6.6V）。使用方程式 1 可以計算初始柵極驅動器使能延遲。
方程式 1.
其中
- C(CAP) 是連接在 VS 和 CAP 引腳之間的電荷泵電容
- V(CAP_UVLOR) = 6.6V（典型值）
為消除柵極驅動器上的任何抖動，可將大約 1V 的遲滯添加到 VCAP 欠壓鎖定。電荷泵保持啟用狀態，直到 CAP 至 VS 的電壓達到 13.2V，此時電荷泵通常處于禁用狀態，從而減少 VS 引腳上的電流消耗。電荷泵保持禁用狀態，直到 CAP 至 VS 的電壓低于 12.2V，此時電荷泵通常處于啟用狀態。CAP 與 VS 之間的電壓繼續在 12.2V 和 13.2V 之間充電和放電，如圖 9-1 所示。通過啟用和禁用電荷泵，可降低 LM7480 的工作靜態電流。當電荷泵處于禁用狀態時，灌電流為 15μA。

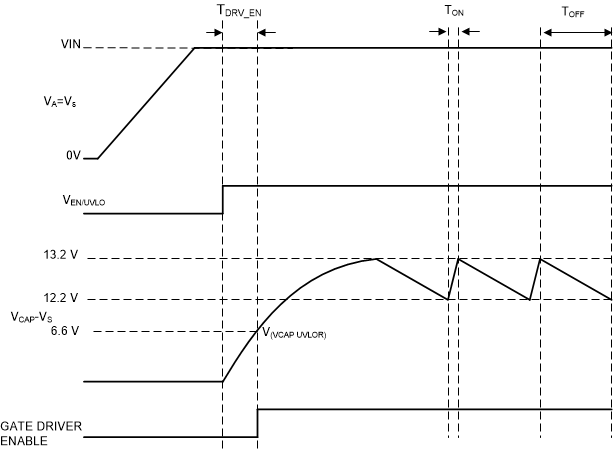

圖 9-1 電荷泵運行情況
