ZHCSNK0 december 2022 LM7480
PRODUCTION DATA
10.2.7 應用曲線

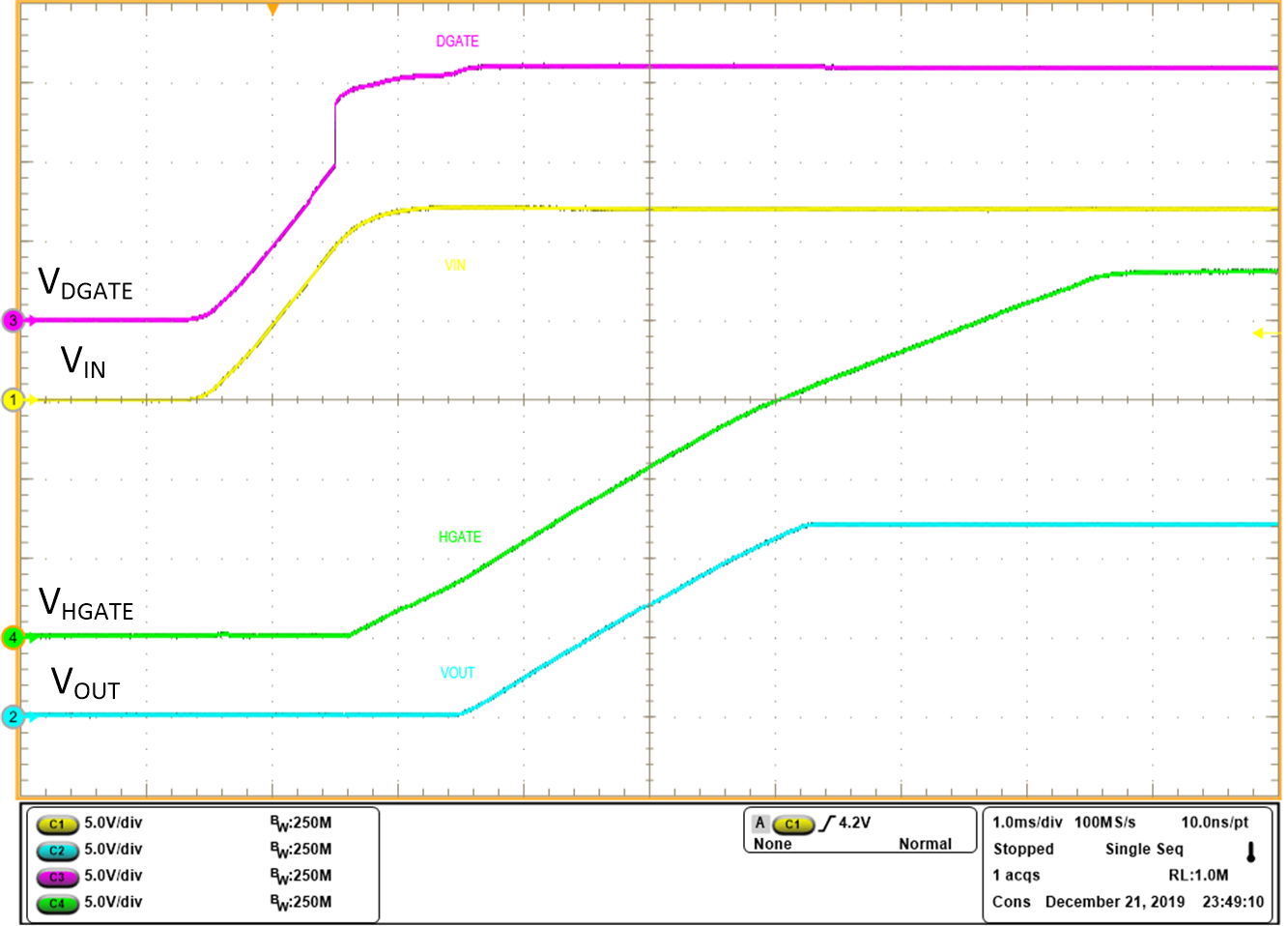

圖 10-2 啟動電壓為 12V，EN 拉至 VIN

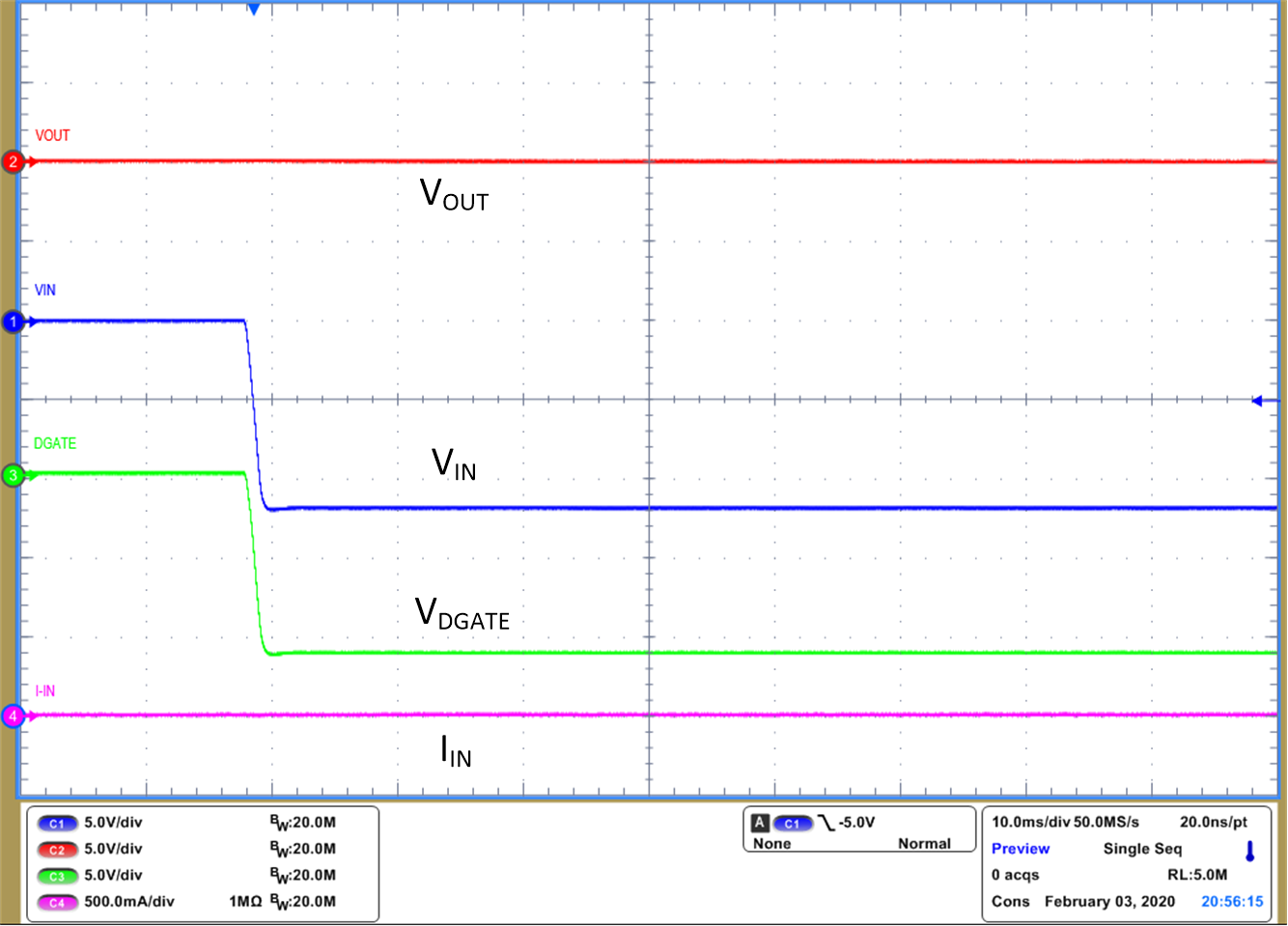

圖 10-4 反向輸入電壓為 –14V

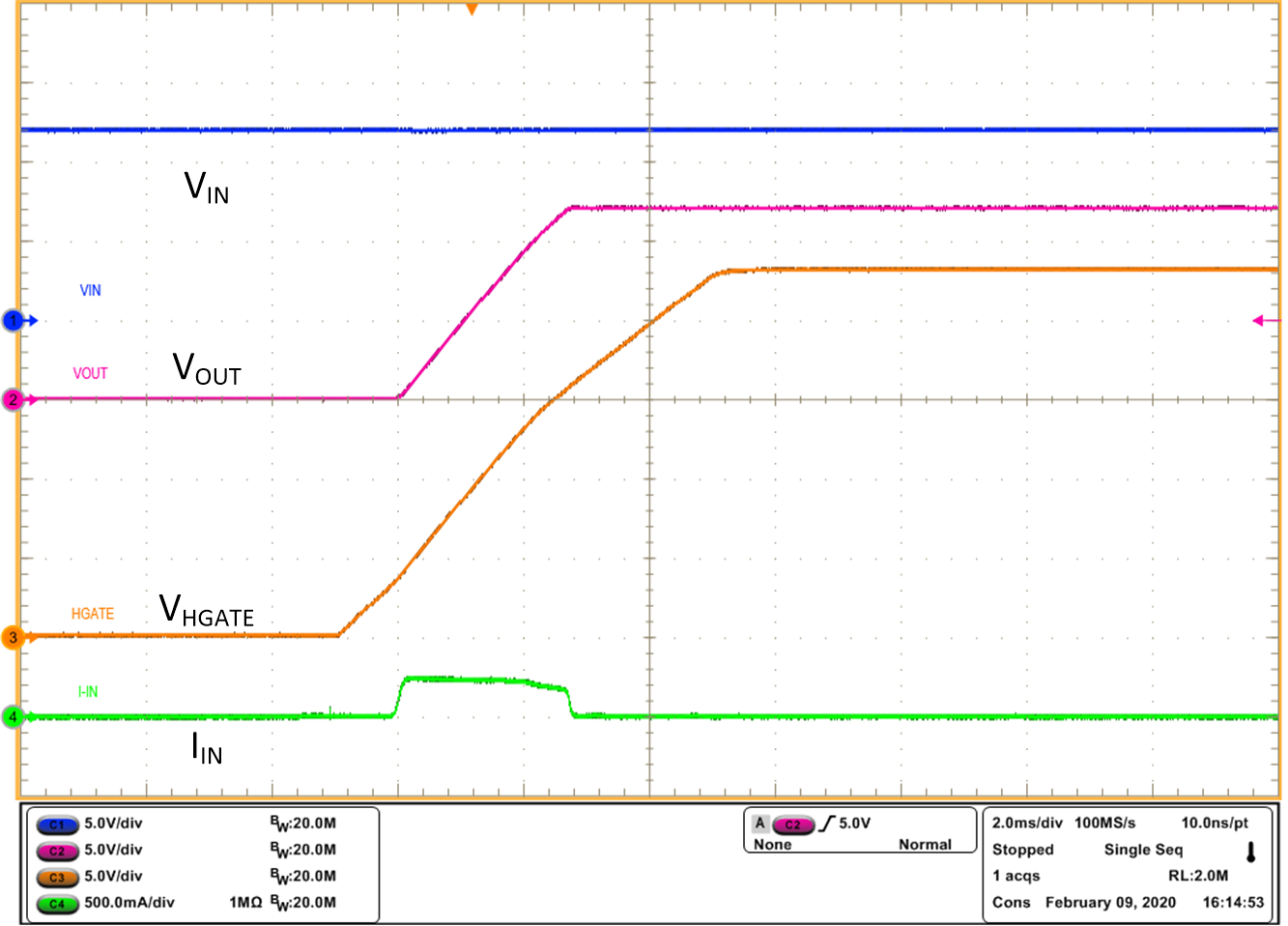

圖 10-6 輸出端無負載時的浪涌電流

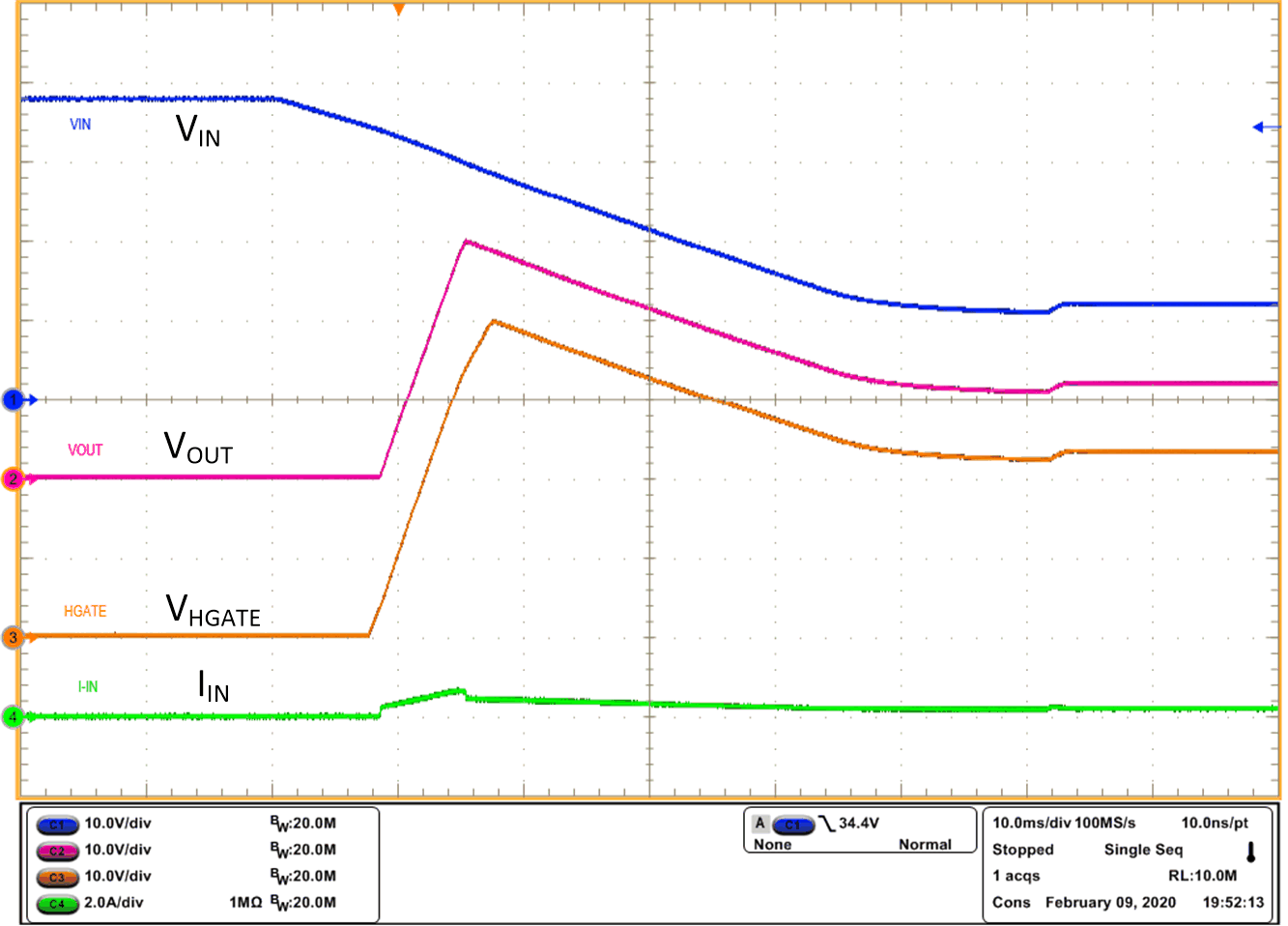

圖 10-8 熱插拔至 12V
圖 10-10 通過使能使 DGATE 導通
圖 10-12 通過使能控制進行關斷
圖 10-14 過壓恢復
圖 10-16 關斷延遲 - DGATE

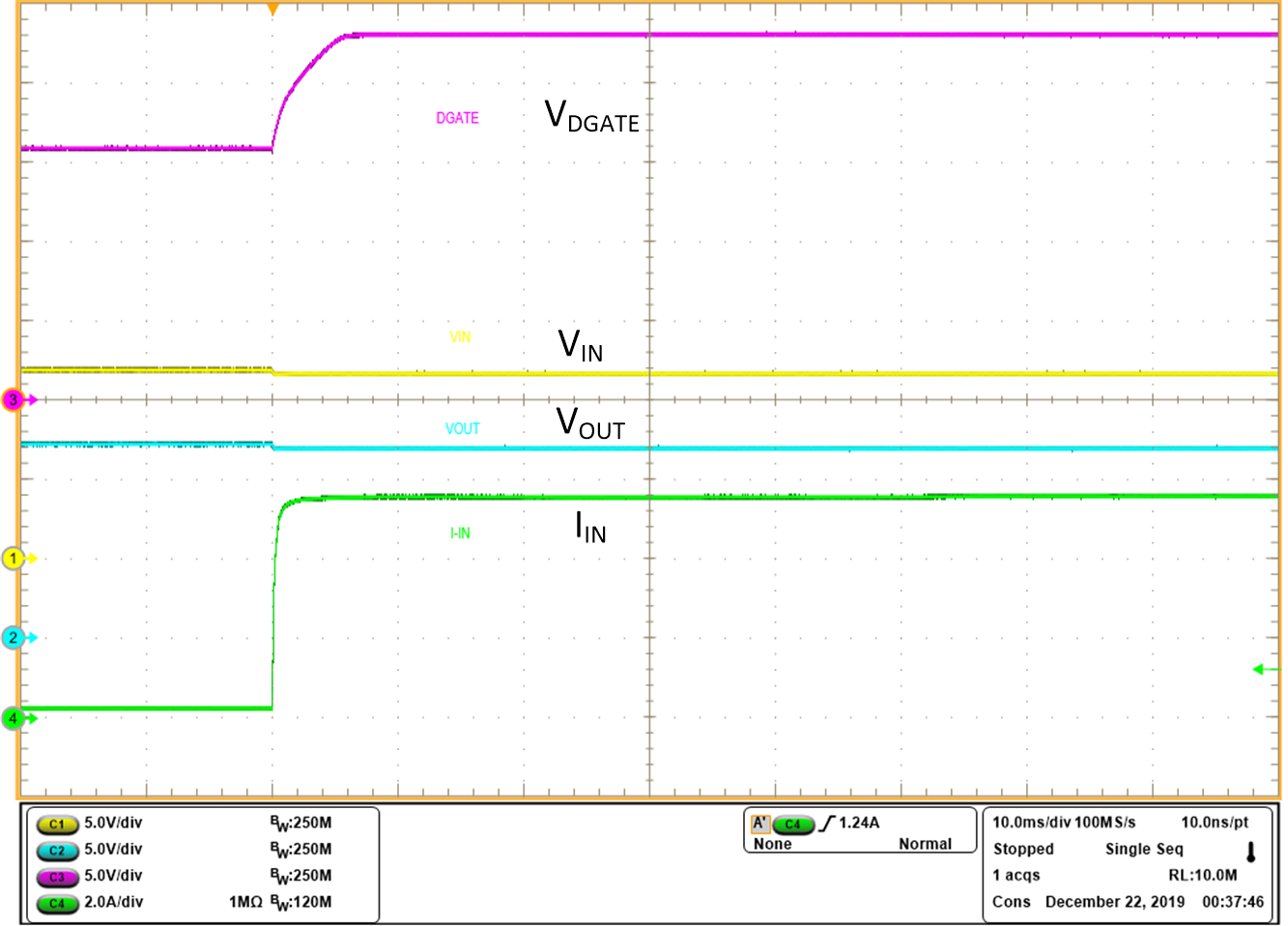

圖 10-18 負載瞬態，100mA 至 5A

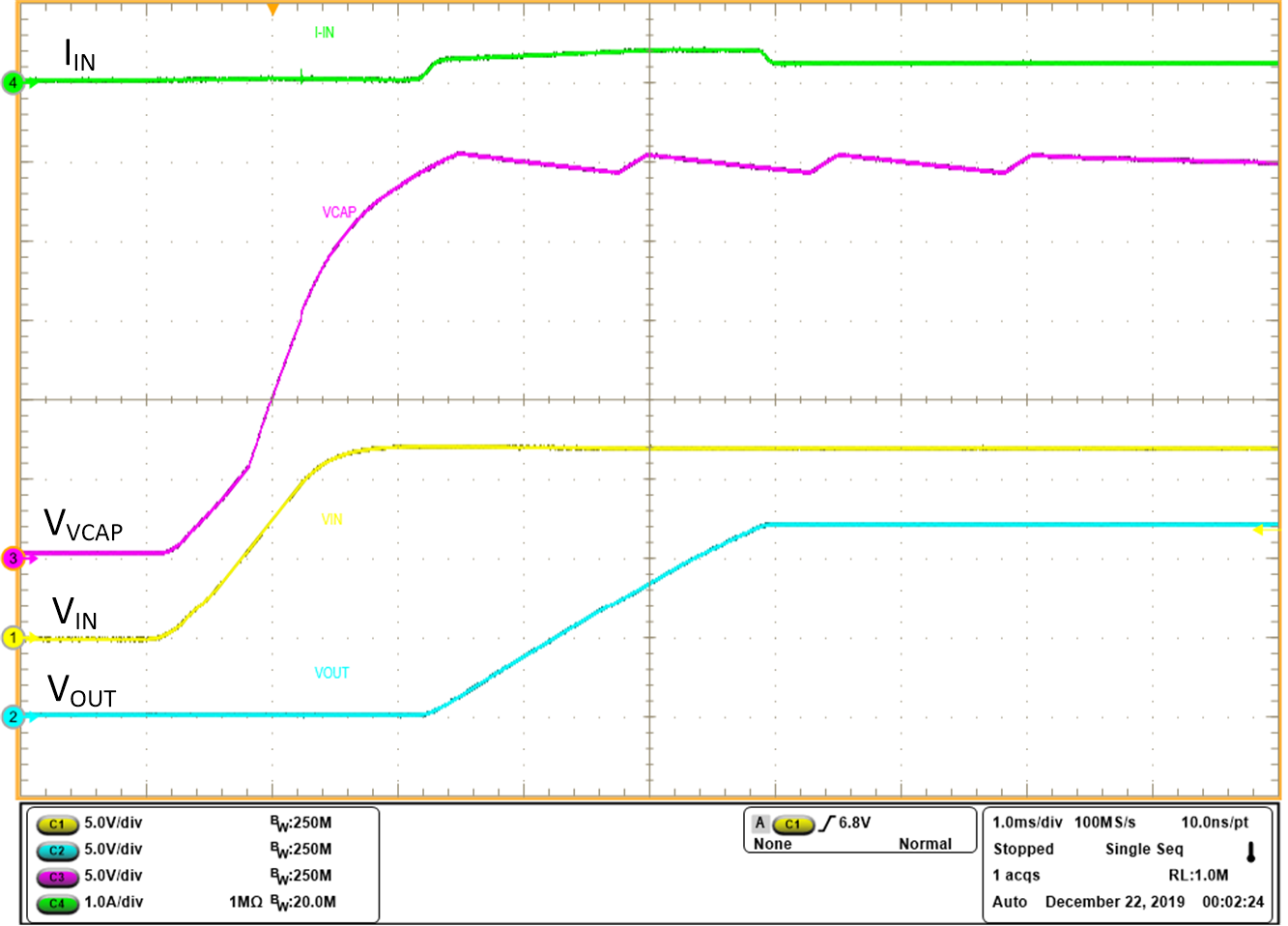

圖 10-3 啟動電壓為 12V，顯示電荷泵 VCAP
圖 10-5 反向輸入電壓為 –14V，持續 60s
圖 10-7 負載為 60Ω 時的浪涌電流

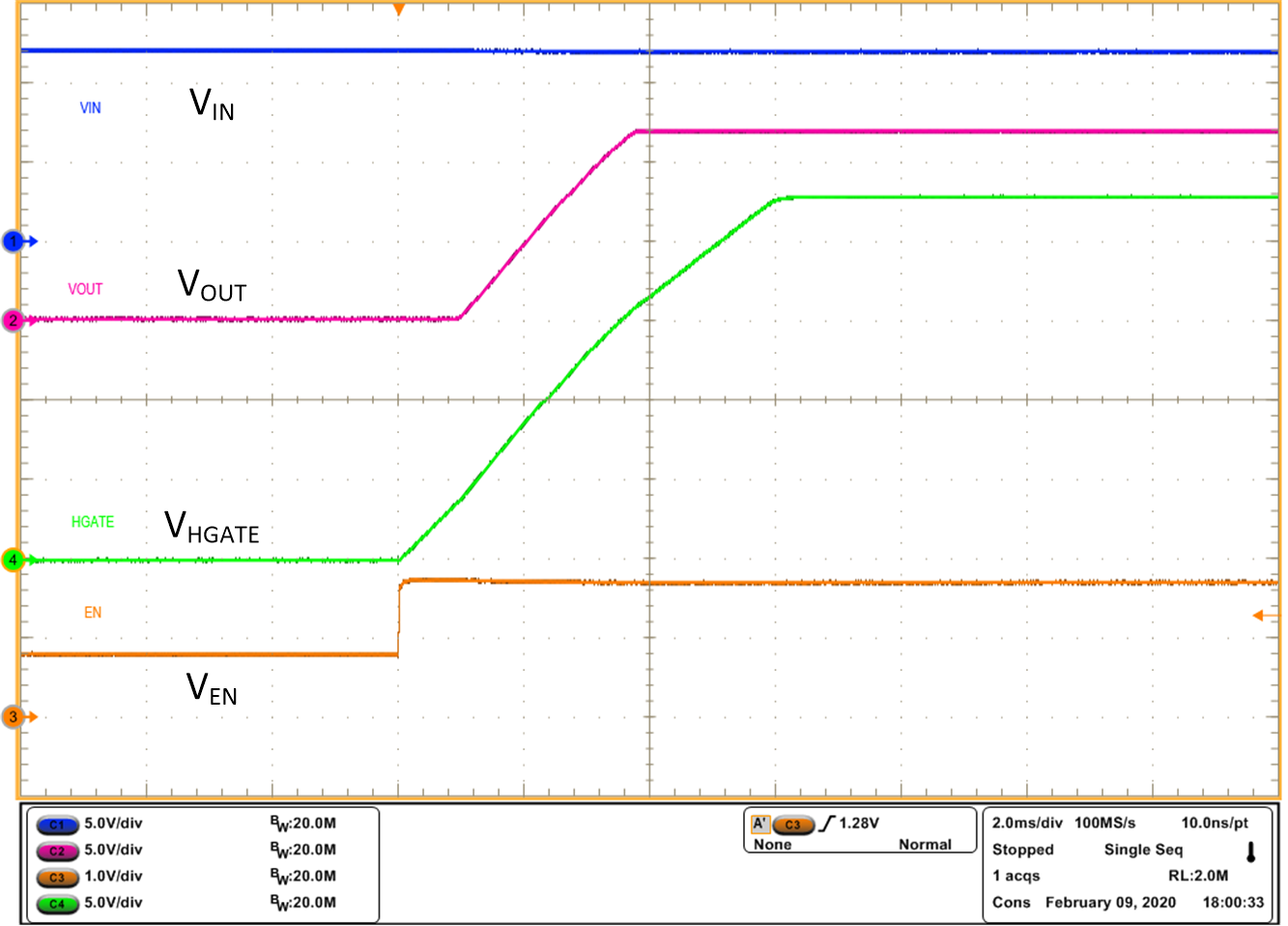

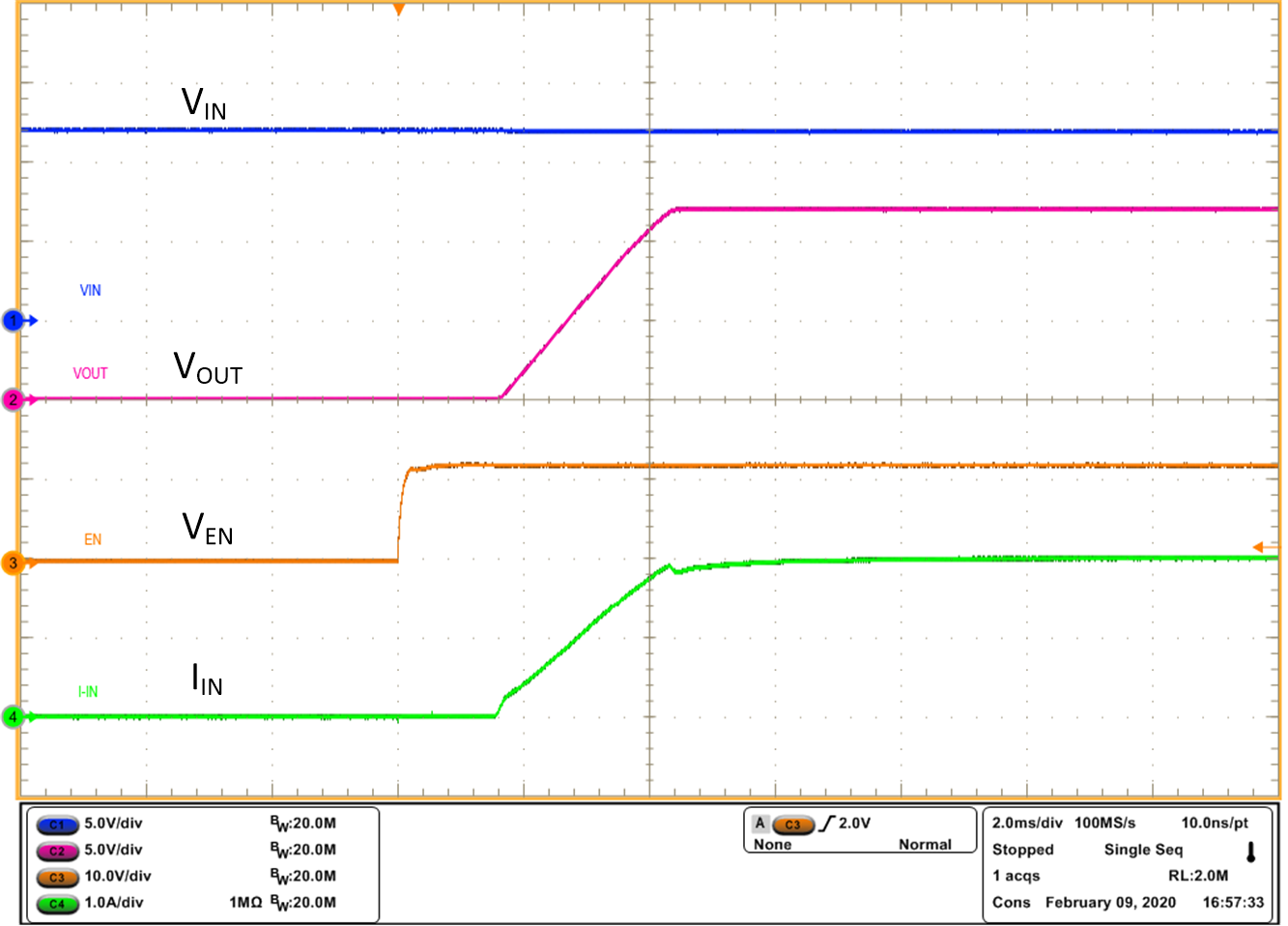

圖 10-9 通過使能使輸出導通
圖 10-11 通過打開 VCAP 進行導通 - EN 從 0.8V 上升

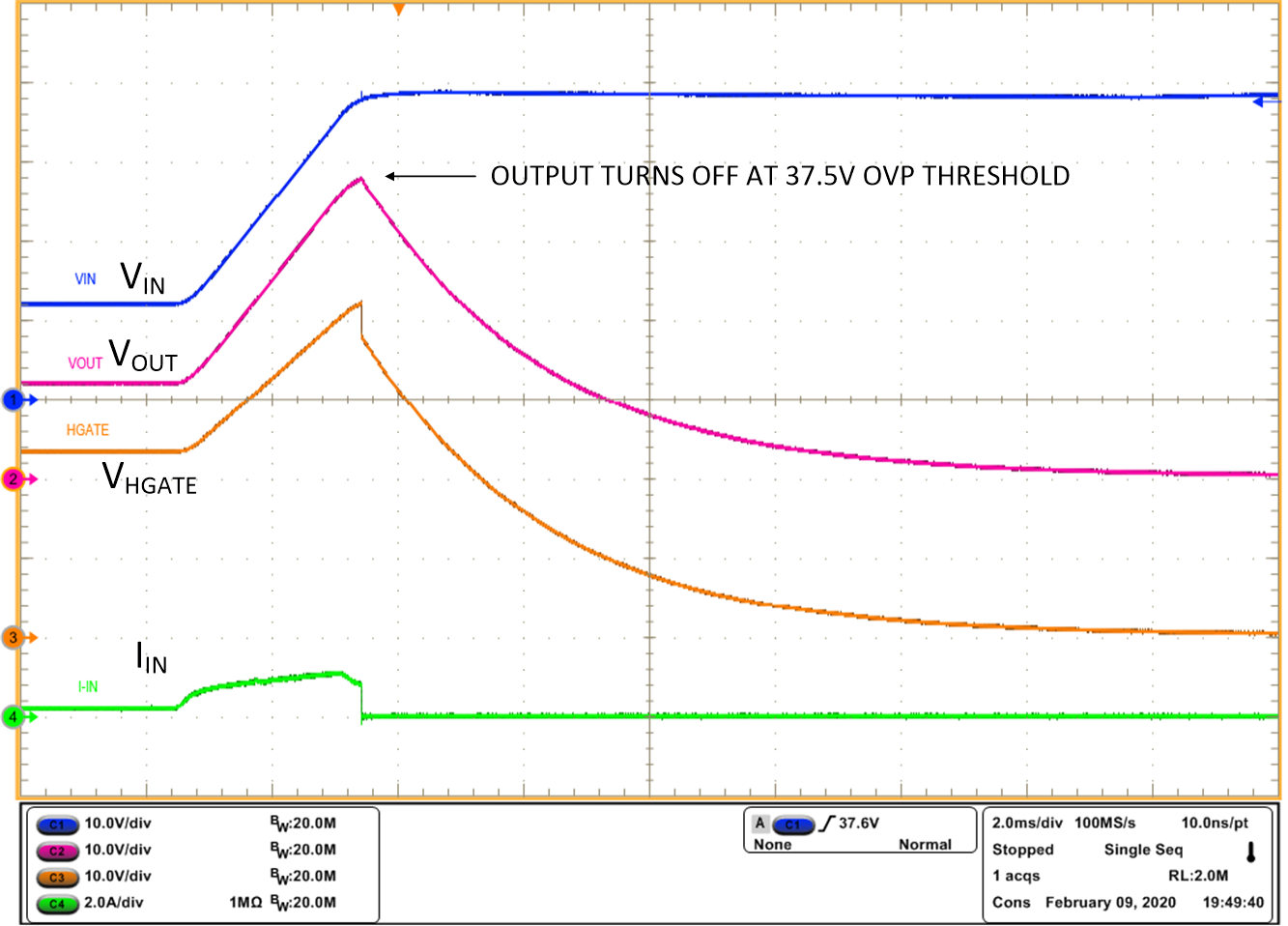

圖 10-13 過壓保護

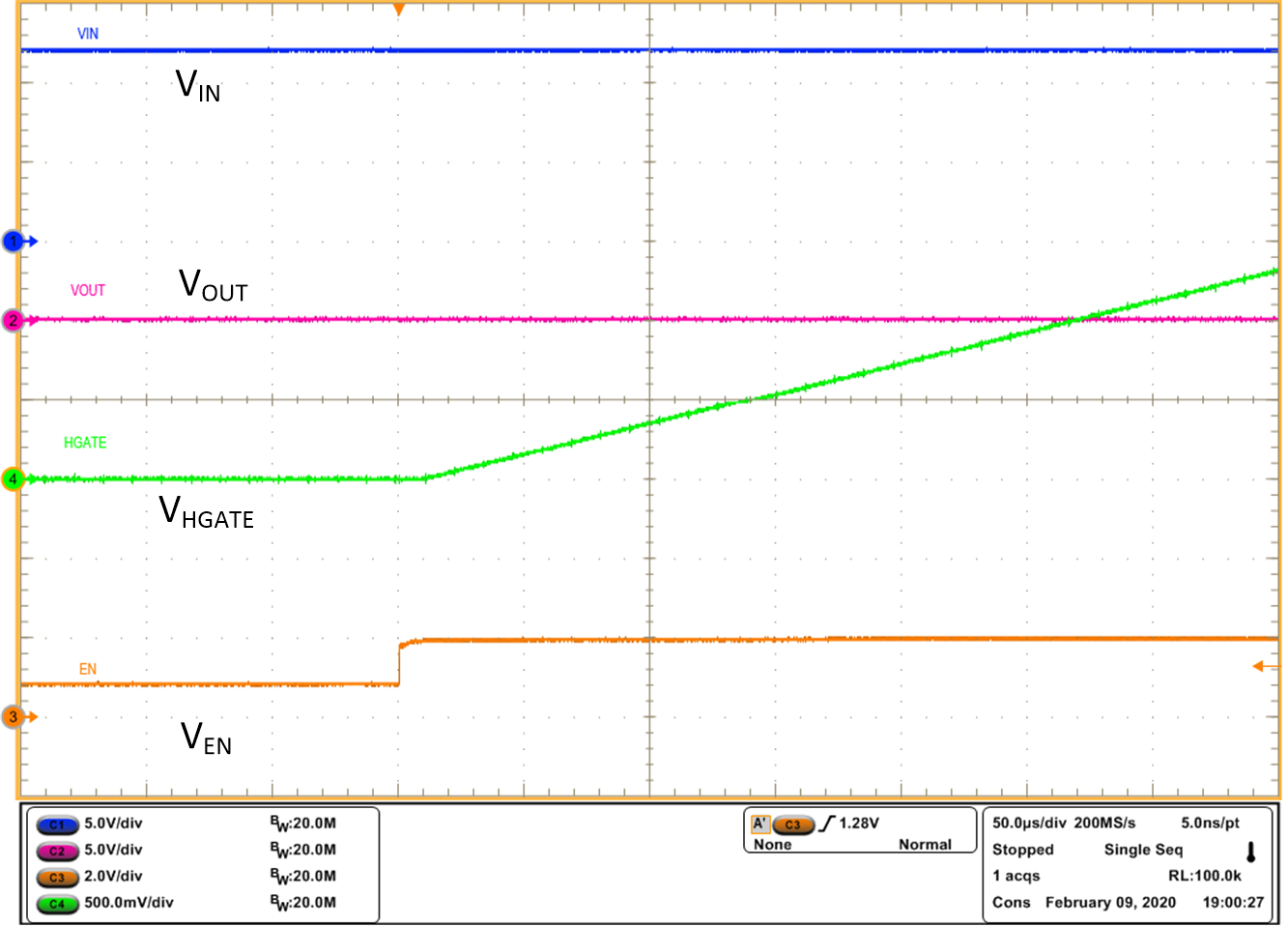

圖 10-15 導通延遲 - HGATE
圖 10-17 關斷延遲 - HGATE
圖 10-19 啟動 1A 負載，輸出端上電后 1ms
