3 說明
ISO1050 是一款電鍍隔離的 CAN 轉發器，此轉發器符合或者優于 ISO11898-2 標準的技術規范。該器件的邏輯輸入和輸出緩沖器由二氧化硅 (SiO2) 絕緣柵進行分隔；此絕緣柵可為 ISO1050DW 提供高達 5000VRMS 的電隔離，為 ISO1050DUB 提供高達 2500VRMS 的電隔離。與隔離式電源一起使用，此器件可防止數據總線或者其它電路上的噪音電流進入本地接地并干擾和損壞敏感電路。
作為一個 CAN 轉發器，此器件為總線和信令速度高達 1 兆比特每秒 (Mbps) 的 CAN 控制器分別提供差分發射能力和差分接收能力。該器件尤其適合工作在惡劣環境下，其具有串線、過壓和接地?fù)p耗保護（–27V 至 40V）以及過熱關斷功能，共模電壓范圍為 –12V 至 12V。
ISO1050 的額定工作環境溫度范圍為 –55°C 至 105°C。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

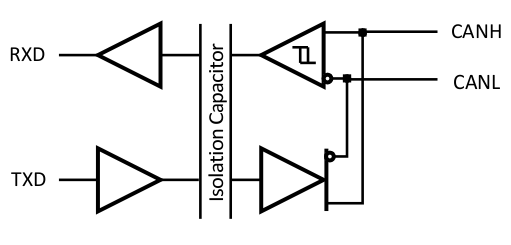

簡化版原理圖
