10.2 電源放電
為了確保斷電后的正常重新初始化時間，ISO1050 的電源需要放電至 0.3V 以下，并盡可能接近 0V，以確保不會發生通信延遲。圖 10-1 展示了各種電源斜降情況及其對通信延遲的影響。

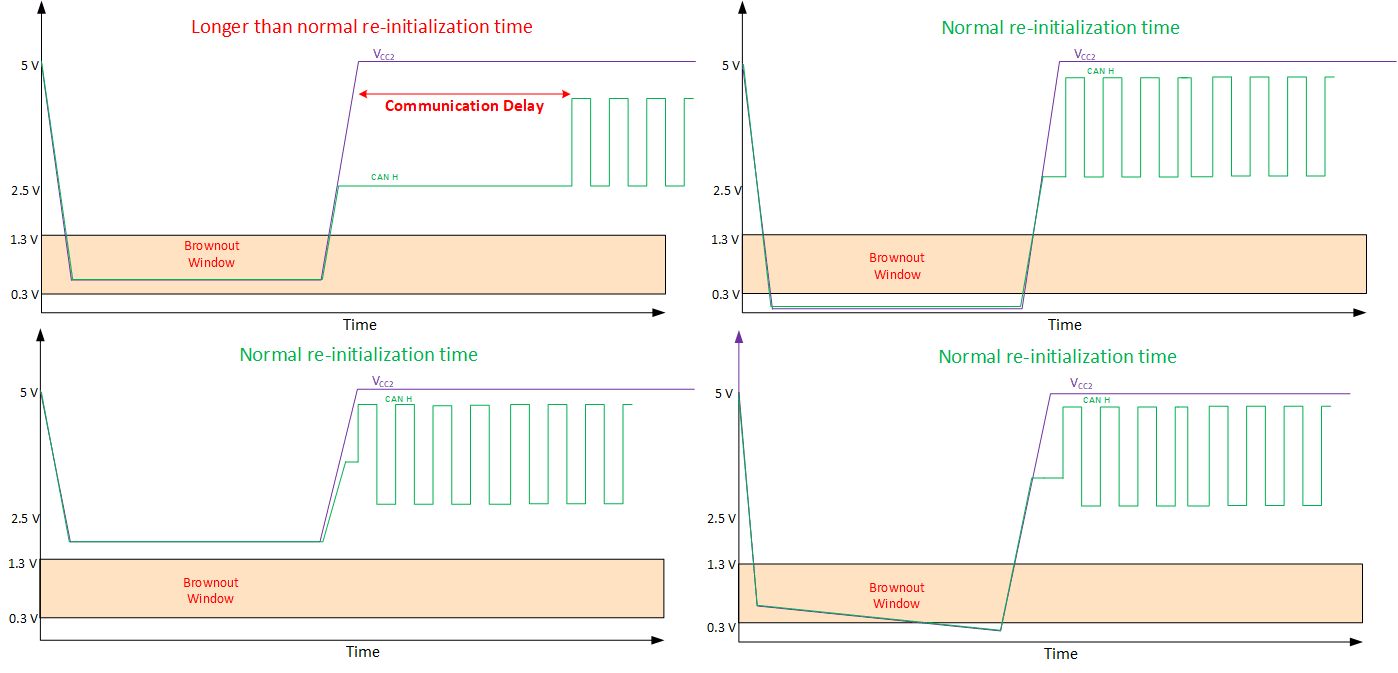

圖 10-1 電源斜降和通信延遲行為欠壓窗口（典型值為 0.3V 至 1.3V）代表一個電壓范圍，如果 VCC2 在此電壓范圍上電，重新初始化時間可能超出正常值。ISO1042 器件不存在這種行為，這是一款升級版器件，具有更高的隔離等級、5Mbps 的 CAN FD 速度、更高的總線故障保護電壓、更強的 EMC 性能以及更小的封裝選項。對于所有新的隔離式 CAN 設計，建議使用 ISO1042。如果必須使用 ISO1050，請確保 VCC2 放電至 0V，以便重新初始化時間不會超出比正常值。如果無法通過配置電源來使 VCC2 自行放電至 0.3V 以下，請在 VCC2 和 GND2 之間采用一個泄放電阻器。選擇的泄放電阻值應確保 VCC2 能夠快速降至欠壓窗口以下，以便支持系統可能允許的任何電源中斷或斷電序列。電阻越低，VCC2 放電至 0V 的速度越快，但代價是功耗提升。對于許多系統而言，2kΩ 的泄放電阻值能夠滿足需求。
