8.3.3.1 TXD 顯性超時 (DTO)
TXD DTO 電路可防止本地節點在發生硬件或軟件故障（TXD 保持顯性狀態的時間超過超時周期 tTXD_DTO）時阻塞網絡通信。TXD DTO 電路計時器從 TXD 上的下降沿開始計時。如果在超時周期到期前未出現上升沿，TXD DTO 電路會禁用 CAN 總線驅動器。這樣可釋放總線，供網絡上的其他節點進行通信。CAN 驅動器在 TXD 引腳上出現隱性信號時重新激活，從而清除 TXD DTO 狀態。接收器和 RXD 引腳仍反映 CAN 總線狀態，總線引腳會在 TXD 顯性超時期間偏置為隱性電平。
注：
TXD DTO 電路所允許的最短顯性 TXD 時間限制了器件的最低數據發送速率。CAN 協議允許（TXD 上）在最差情況下最多可有 11 個連續顯性位，其中 5 個連續顯性位后面緊接一個錯誤幀。該條件與 tTXD_DTO 最小值一同限制了最低數據速率。最小發送數據速率的計算公式為：Minimum Data Rate = 11 / tTXD_DTO

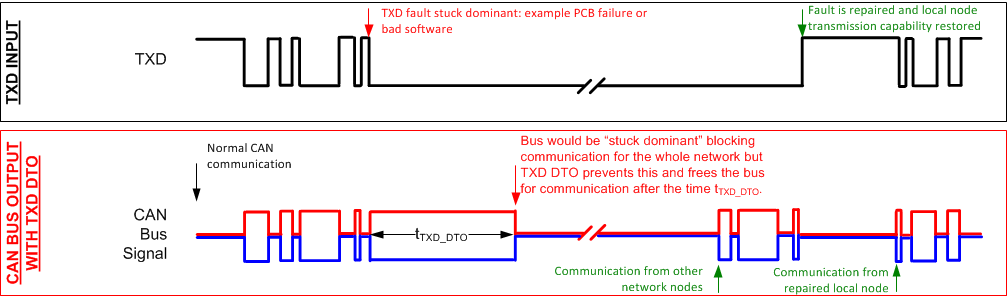

圖 8-3 TXD DTO 時的器件時序圖示例
