ZHCS321L June 2009 – October 2023 ISO1050
PRODUCTION DATA

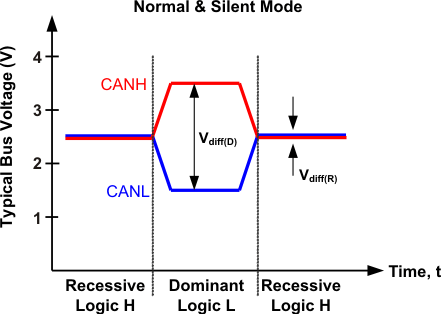

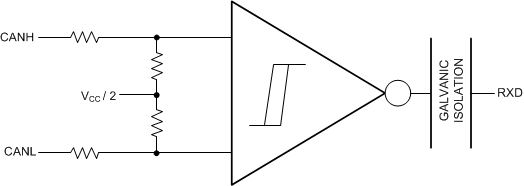

CAN 總線在運行期間有兩種狀態：顯性 和隱性。當總線由驅動器進行差分驅動時，總線處于顯性狀態，相當于邏輯低電平。當總線通過接收器的高阻內部輸入電阻偏置到 VCC/2 共模電壓時，總線處于隱性狀態，相當于邏輯高電平。CAN 節點的主機微處理器將使用 TXD 引腳來驅動總線，并在 RXD 引腳上接收總線數據。請參見圖 8-1 和圖 8-2。
