9.2.2.2 CAN 端接
ISO11898 標準指定采用具有 120Ω 特性阻抗 (ZO) 的單根雙絞線電纜（屏蔽或非屏蔽）進行互連。電纜兩端應采用阻值等于線路特性阻抗的電阻進行端接以避免信號反射。連接節點與總線的無端接分支線（樁線）應盡可能短，以便更大限度地減少信號反射。端接可在節點中進行，但如果有可能從總線上移除節點，則必須謹慎進行端接，以免將其從總線上移除。

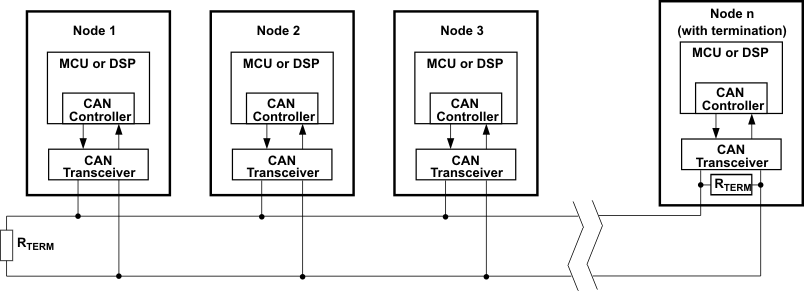

圖 9-2 典型 CAN 總線總線末端可以采用單個 120Ω 電阻進行端接，放在電纜上或端接節點中。如果總線的共模電壓需要進行濾波和穩壓，則可以采用分裂端接方式。（請參見圖 9-3）。分裂端接可消除開始和結束消息傳輸時出現的總線共模電壓波動，從而改善網絡的電磁輻射性能。

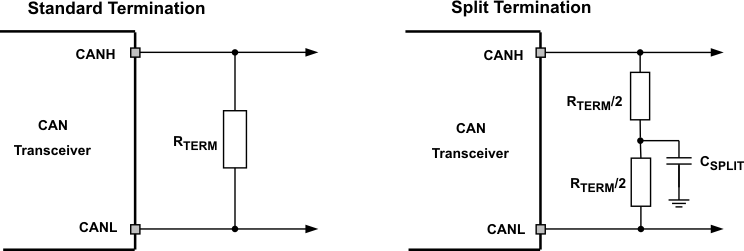

圖 9-3 CAN 總線端接概念
