5 引腳配置和功能

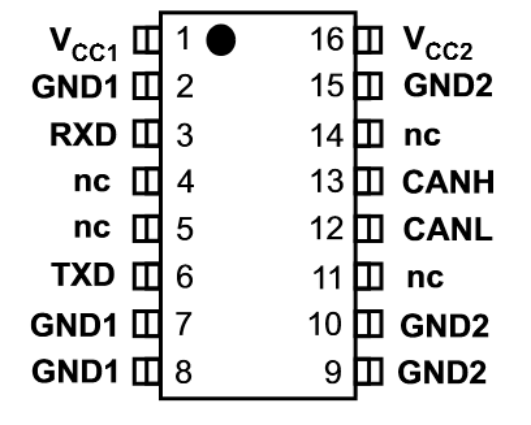

圖 5-1 16 引腳DW 封裝頂視圖
圖 5-2 8 引腳DUB 封裝頂視圖表 5-1 引腳功能
| 引腳 | 類型 | 說明 | ||
|---|---|---|---|---|
| 名稱 | DW | DUB | ||
| VCC1 | 1 | 1 | 電源 | 數字側電源電壓（3V 至 5.5V） |
| GND1 | 2 | — | 接地 | 數字側接地 |
| RXD | 3 | 2 | O | CAN 接收數據輸出（顯性總線狀態下為低電平；隱性總線狀態下為高電平） |
| NC | 4 | — | NC | 無連接 |
| NC | 5 | — | NC | 無連接 |
| TXD | 6 | 3 | I | CAN 發送數據輸入（顯性總線狀態下為低電平；隱性總線狀態下為高電平） |
| 電壓 | 7 | 4 | 接地 | 數字側接地 |
| GND1 | 8 | — | 接地 | 數字側接地 |
| GND2 | 9 | 5 | 接地 | 收發器側接地 |
| GND2 | 10 | — | 接地 | 收發器側接地 |
| NC | 11 | — | NC | 無連接 |
| CANL | 12 | 6 | I/O | 低電平 CAN 總線 |
| CANH | 13 | 7 | I/O | 高電平 CAN 總線 |
| NC | 14 | — | NC | 無連接 |
| GND2 | 15 | — | 接地 | 收發器側接地 |
| VCC2 | 16 | 8 | 電源 | 收發器側電源電壓 (5V) |
