7.3.1 大容量電容
配備合適的局部大容量電容是系統設計中的一項重要因素。使用更多的大容量電容通常是有益的，但缺點是增加了成本和物理尺寸。
所需的局部電容數量取決于多種因素，包括：
- 系統所需的最高電流
- 電源的電容和拉電流的能力
- 電源和系統之間的寄生電感大小
- 可接受的電壓紋波
- 使用的電機類型（有刷直流、無刷直流、步進電機）
- 電機制動方法
電源和系統之間的電感將限制電源電流的變化速率。如果局部大容量電容太小，系統將以電壓變化的方式對電流不足或過剩電流作出響應。當使用足夠的大容量電容時，電壓保持穩定并且可以快速提供大電流。
數據表通常會給出建議值，但需要進行系統級測試來確定大小適中的大容量電容。
大容量電容的額定電壓應高于工作電壓，以便在電機向電源傳遞能量時提供裕度。

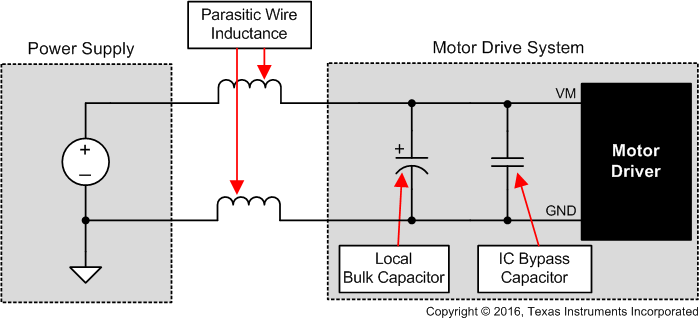

圖 7-16 帶外部電源的系統設置示例
