7.2.1 熱性能
數據表指定的結至環境熱阻 RθJA 主要用于比較各種驅動器或者估算熱性能。不過，實際系統性能可能比此值更好或更差，具體情況取決于 PCB 層疊、布線、過孔數量以及散熱焊盤周圍的銅面積。驅動器驅動特定電流的時間長度也會影響功耗和熱性能。本節介紹了如何設計穩態和瞬態溫度條件。
本節中的數據是按如下標準仿真得出的：
- 2 層 PCB（尺寸 114.3mm x 76.2mm x 1.6mm），標準 FR4，1oz（35mm 銅厚度）或 2oz 銅厚度。散熱過孔僅存在于散熱焊盤下方（13 x 5 散熱過孔陣列，1.1mm 間距，0.2mm 直徑，0.025mm 銅鍍層）。
- 頂層：HTSSOP 封裝尺寸和銅平面散熱器。頂層銅面積在模擬中有所不同。
- 底層：接地層通過驅動器的散熱焊盤下方的過孔進行熱連接。底層銅面積隨頂層銅面積而變化。
- 4 層 PCB（尺寸 114.3mm x 76.2mm x 1.6mm），標準 FR4。外側平面具有 1oz（35mm 覆銅厚度）或 2oz 覆銅厚度。內側平面保持在 1oz。散熱過孔僅存在于散熱焊盤下方（13 x 5 散熱過孔陣列，1.1mm 間距，0.2mm 直徑，0.025mm 銅鍍層）。
- 頂層：HTSSOP 封裝尺寸和銅平面散熱器。頂層銅面積在模擬中有所不同。
- 中間層 1：GND 平面通過過孔熱連接至散熱焊盤。接地平面的面積隨頂部銅面積的變化而變化。
- 中間層 2：電源平面，無熱連接。電源平面的面積隨頂部銅面積的變化而變化。
- 底層：信號層通過來自頂部和內部 GND 平面的過孔拼接進行熱連接。底層散熱焊盤的尺寸與頂層覆銅區相同。

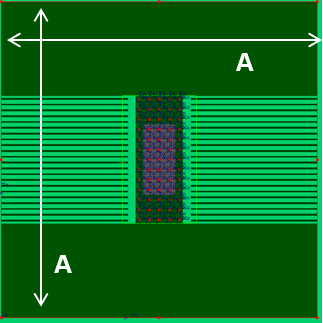

圖 7-11 展示了 DDW 封裝的模擬電路板示例。表 7-2 顯示了每次仿真時使用的不同板尺寸。
圖 7-11 DDW PCB 模型頂層表 7-2 DDW 封裝的尺寸 A
| 銅面積 (cm2) | 尺寸 A（mm） |
|---|---|
| 2 | 19.79 |
| 4 | 26.07 |
| 8 | 34.63 |
| 16 | 46.54 |
32 | 63.25 |
