7.3.6.3 模式 3：AutoTune 紋波控制
與傳統的固定關斷時間電流調節方案相比，AutoTune 電流調節方案是一種使用額外組件來調節電流的先進控制方法。AutoTune 電流調節方案有助于步進電機驅動器根據下列運行因素調整衰減方案：
- 電機繞組電阻和電感
- 電機老化效應
- 電機動態轉速和負載
- 電機電源電壓變化
- 步進上升和下降時的電機反電動勢差
- 步進轉換
- 低電流與高電流 dI/dt
DRV8886AT 器件提供兩種不同的 AutoTune 電流調節模式，即 AutoTune 紋波控制和 AutoTune 動態衰減。

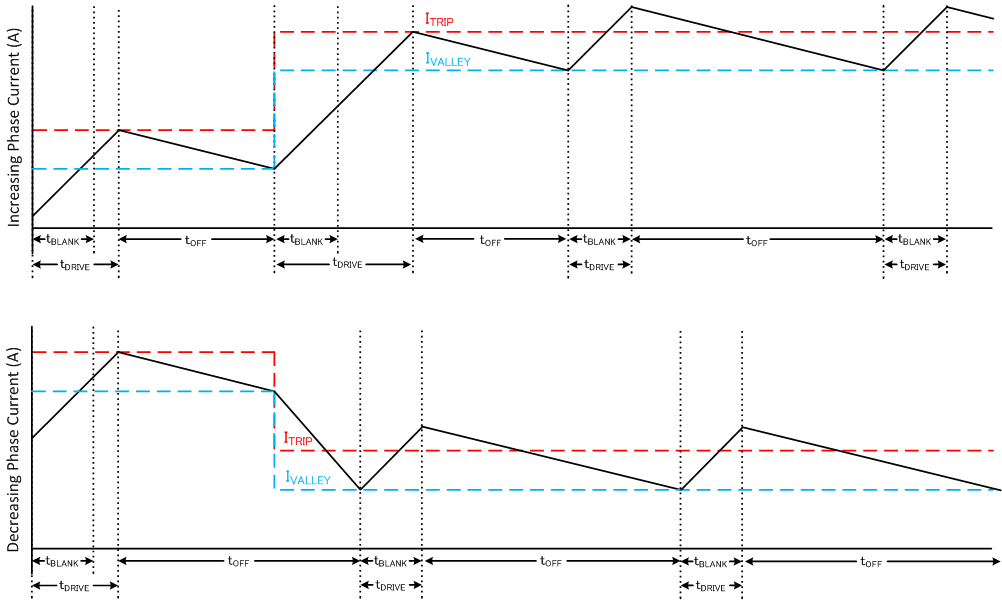

Figure 20. AutoTune 紋波控制衰減模式 AutoTune 紋波控制通過在 ITRIP 電平旁設置一個 IVALLEY 電平來進行操作。當電流電平達到 ITRIP 時，驅動器將進入慢速衰減，直到達到 IVALLEY，而不是直到 tOFF 時間結束。慢速衰減的工作原理類似于模式 1，其中兩個低側 MOSFET 都導通，允許電流再循環。在此模式下，tOFF 根據電流電平和運行條件而變化。
該方法可以更嚴格地調節電流電平，從而提高電機效率和系統性能。AutoTune 紋波控制適用于能夠承受可變關斷時間調節方案的系統，以在電流調節中實現小電流紋波。
