7.3.2 PWM 電機驅動器
DRV8886AT 器件具有兩個全 H 橋驅動器，用于驅動雙極步進電機的兩個繞組。Figure 13 顯示了該電路的方框圖。

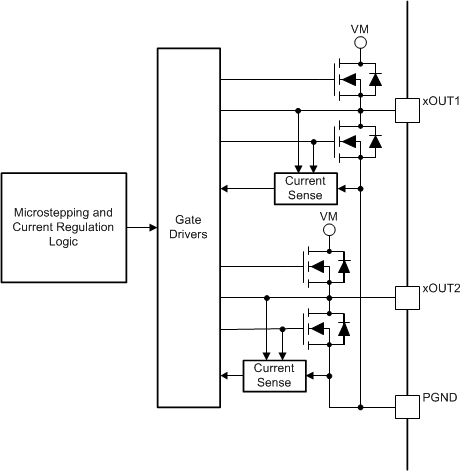

Figure 13. PWM 電機驅動器方框圖
