ZHCSO98A May 2023 – October 2023 DRV8849
PRODUCTION DATA
在某些情況下,滿量程輸出電流可能需要在許多不同的值之間變化,具體取決于電機轉速和負載。您可以在系統內調節 VREF 引腳的電壓,以更改滿量程電流。
在這種運行模式中,隨著 DAC 電壓的增加,滿量程調節電流也將增加。對于 DRV8849,為確保正常運行,DAC 的輸出不得超過 3.3V。

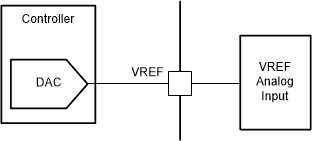

圖 8-3 通過 DAC 資源控制 VREF您也可以使用 PWM 信號和低通濾波器來調節 VREF 引腳。

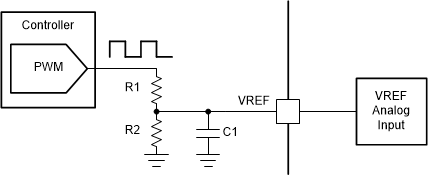

圖 8-4 通過 PWM 資源控制 VREF
