ZHCSO98A May 2023 – October 2023 DRV8849
PRODUCTION DATA

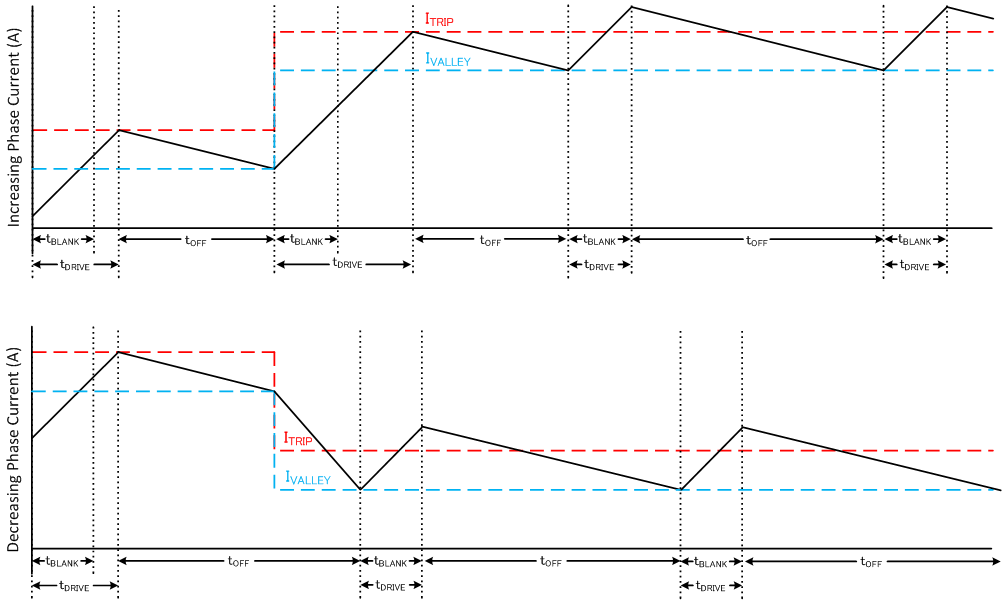

圖 8-7 智能調優紋波控制衰減模式智能調優紋波控制通過在 ITRIP 電平旁設置一個 IVALLEY 電平來進行操作。當電流電平達到 ITRIP 時,驅動器不是進入慢速衰減直到 tOFF 時間結束,而是進入慢速衰減直到達到 IVALLEY。慢速衰減的工作原理是導通兩個低側 MOSFET,從而允許電流再循環。在此模式下,tOFF 根據電流電平和運行條件而變化。
在此衰減模式下,紋波電流等于 11mA + 1% ITRIP,其中 ITRIP 是特定微步級的調節電流。
該紋波控制方法可以更嚴格地調節電流電平,因而可提高電機效率并減少可聞噪聲和振動。智能調優紋波控制適用于能夠承受可變關斷時間調節方案的系統,以在電流調節中實現小電流紋波。
