ZHCSO98A May 2023 – October 2023 DRV8849
PRODUCTION DATA
8.3.4.2 智能調優動態衰減

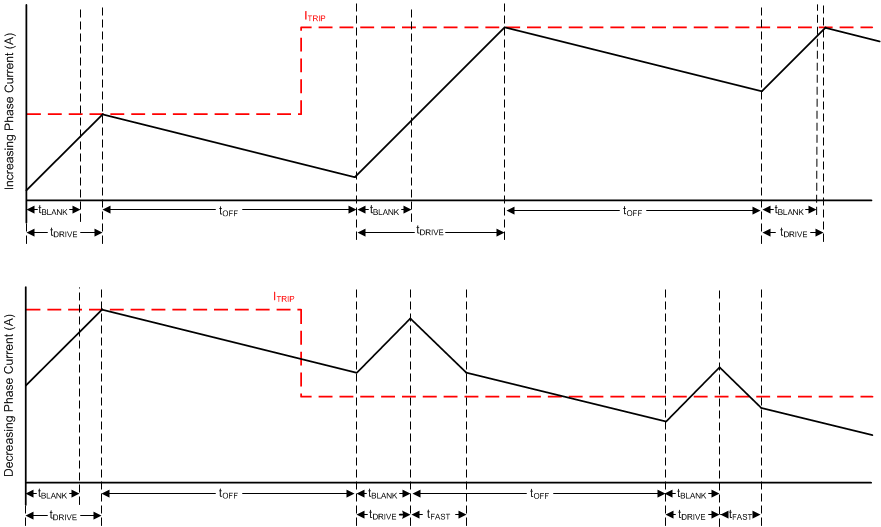

圖 8-8 智能調優動態衰減模式與智能調優紋波控制不同，智能調優動態衰減以固定關斷時間運行。智能調優動態衰減可動態調整總混合衰減時間中快速衰減的百分比。這通過自動確定理想混合衰減設置來消除對電機衰減調優的需求，從而實現更低紋波和卓越電機性能。
快速衰減百分比經由每個 PWM 周期進行迭代優化。如果電機電流超過目標 ITRIP 電平，則混合衰減模式在下一個周期變得更加激進（通過增加快速衰減百分比），防止電流調節損失。如果必須長時間驅動才能達到目標 ITRIP 電平，則衰減模式在下一個周期變得不那么激進（通過降低快速衰減百分比），從而以更少的紋波運行。在步進下降時，智能調優動態衰減會自動切換到快速衰減，以便快速進入下一步進。智能調優動態衰減以固定的 8μs、16μs 或 32μs 關斷時間運行。
對于需要實現最小電流紋波但希望在電流調節方案中保持固定頻率的應用，智能調優動態衰減是最佳選擇。
