ZHCSID2C July 2018 – December 2023 DRV8847
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
在 2 引腳連接中,DRV8847 器件配置為通過較少數量的微控制器控制輸入來驅動一個步進電機或兩個 BDC 電機。要配置 2 引腳連接模式,請將 MODE 引腳連接到外部電源(3.3V 或 5V),將 IN3 引腳接地,并使用 IN1 和 IN2 引腳控制驅動器。在該模式下,步進電機或有刷直流電機僅以兩種模式(正向模式和反向模式)運行,即步進電機僅支持全步進運行。這種 2 引腳連接模式對于冰箱風門等低 GPIO 應用非常有用。檢測電阻可以連接到 ISEN12 和 ISEN34 引腳以進行電流調節。
對以下負載使用此連接選項:
表 7-4 列出了 2 引腳連接的配置,圖 7-9 展示了 2 引腳連接運行的應用示意圖。
| nSLEEP | IN1 | IN2 | IN3 | IN4 | OUT1 | OUT2 | OUT3 | OUT4 | 功能(直流電機) |
|---|---|---|---|---|---|---|---|---|---|
| 0 | X | X | X | X | Z | Z | Z | Z | 睡眠模式 |
| 1 | 0 | 0 | X | L | H | 反向 | |||
| 1 | 1 | 0 | X | H | L | 正向 | |||
| 1 | 0 | 0 | X | L | H | 反向 | |||
| 1 | 1 | 0 | X | H | L | 正向 |

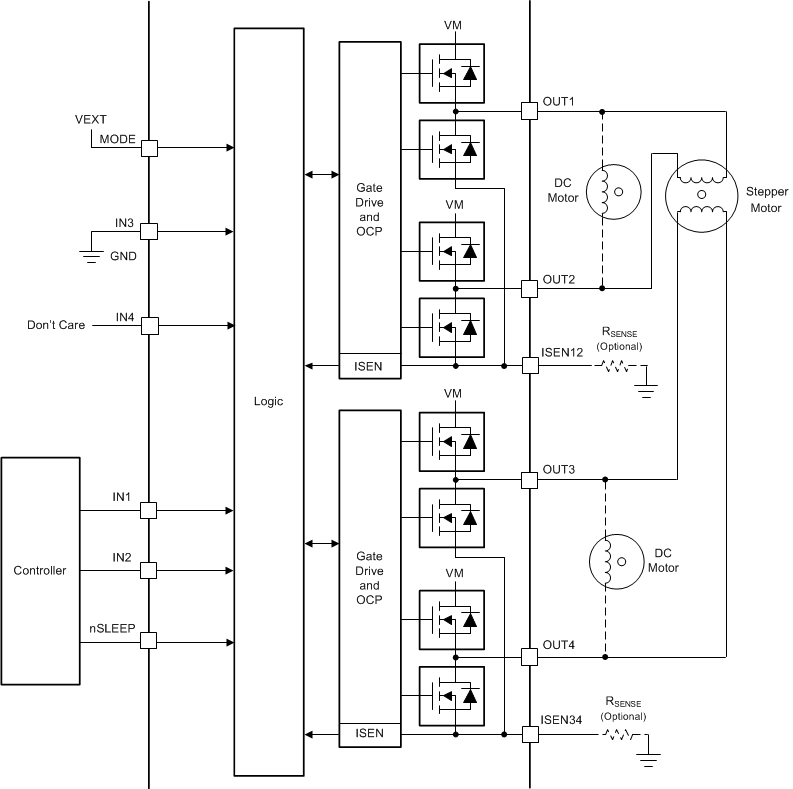

圖 7-9 2 引腳連接運行在此模式下,如果器件處于非睡眠狀態(nSLEEP = 高電平),則兩個 OUTx 引腳始終處于“ON”狀態。因此,要切斷連接到 OUTx 引腳的電機線圈的電源,用戶必須下拉 nSLEEP 引腳。
