ZHCSID2C July 2018 – December 2023 DRV8847
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

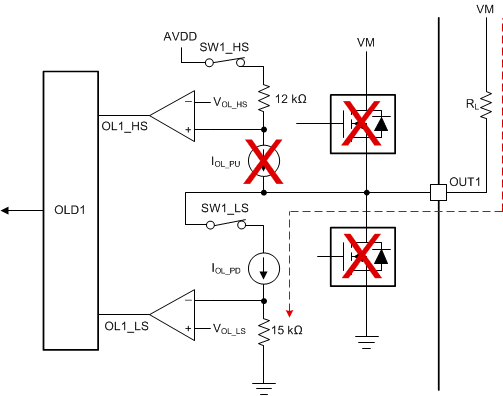

圖 8-20 展示了使用內部 OLD 電路連接電源 (VM) 的負載。當低側開路負載序列被激活(即 SW1_HS 關閉且 SW1_LS 開啟)時,電流吸收器 (IOL_PD) 將 OUT1 節點下拉至電源電壓 (VVM),電流通過連接的負載 (RL) 從電源 (VM) 流向接地。現在,根據負載是否存在,可能有以下三種情況:
圖 8-20 負載連接電源電壓 (VM) 的開路負載檢測電路
